Intels neue Bay-Trail D Plattform kommt langsam in Fahrt: Jetzt bietet ASRock sein Mainboard ASRock Q1900-ITX erstmals auch mit einem DC-Stromanschluss für ein externes Netzteil an, auf ein internes ATX-Netzteil kann dadurch verzichtet, die Stromaufnahme dadurch ggf. nochmals gesenkt werden.
Wie auch bei vielen Haswell Thin-ITX Boards ([ilink=https://technikaffe.de/anleitung-63-thin_mini_itx_system_mit_haswell_technik_selber_bauen]siehe Bericht: Bau eines Thin-ITX Systems[/ilink]) verwendet ASRock beim ASRock Q1900[b]DC[/b]-ITX einen DC-Stromanschluss, der externe Netzteile mit einer Spannung von 9~19V unterstützt. Als externes Netzteil kommt somit z.B. das Salcar 72W Trafo Transformator Netzteil für 14 Euro in Frage.

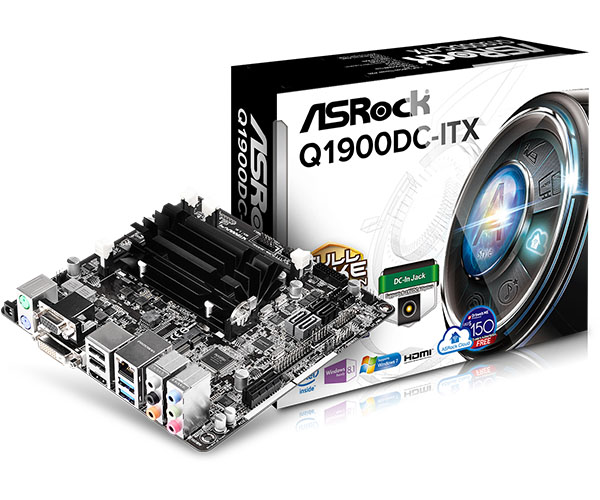

-[bild 1]-
Der Preis des ASRock Q1900[b]DC[/b]-ITX fällt mit ca. 75 Euro identisch zu dem ASRock Q1900-ITX aus, das einen normalen ATX-Stromanschluss besitzt. Die DC-variante bringt auch 2 SATA-Power Anschlüsse inkl. 2 Kabel mit, so dass die SATA-Festplatten direkt vom Mainboard mit Strom versorgt werden.
Allerdings verfügt das ASRock Q1900[b]DC[/b]-ITX über insgesamt 4 SATA-Ports aber nur 2 SATA-Power-Anschlüsse. Möchte man alle 4 SATA Ports benutzen, empfiehlt sich daher der Kauf von 2x InLine SATA Strom-Y-Kabel SATA Buchse an 2x SATA Stecker (Kostenpunkt 2x 3 Euro).

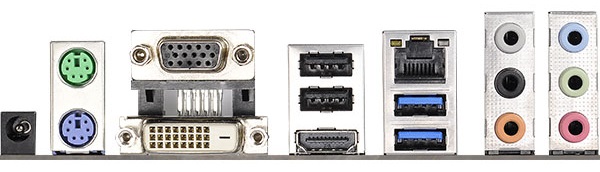

[title]Anschlüsse[/title] Alles dabei (von Links nach Rechts): DC-Stromversorgung, 2x PS2 (Maus und Tastatur), VGA, DVI, 2x USB 2.0 + 2x interner USB 2.0 Header, HDMI, Gigabit LAN, 2x USB 3.0 + interner USB 3.0 Header, 7.1 Audio.-[bild 4]-
[title]Technische Daten[/title] [table] [tr][td][/td][td][b]ASRock Q1900DC-ITX[/b][/td][/tr] [tr][td]ATX-Standard[/td][td]Mini-ITX[/td][/tr] [tr][td]CPU[/td][td][ilink=https://technikaffe.de/cpu-intel_celeron_j1900-327]Intel Celeron J1900 (4x 2,0GHz, Turbo bis 2,43GHz, 2MB Cache, 10W TDP)[/ilink][/td][/tr] [tr][td]Arbeitsspeicher[/td][td]2x DDR3/DDR3L-1333 SO-Dimm, Dual-Channel, max. 16GB[/td][/tr] [tr][td]Kühlung[/td][td]Passiv[/td][/tr] [tr][td]SATA[/td][td]2x SATA2 (Intel), 2x SATA3 (ASMedia)[/td][/tr] [tr][td]USB[/td][td]2x USB 3.0 (+USB 3.0 Header), 2x USB 2.0 (+ 2x USB 2.0 Header)[/td][/tr] [tr][td]Video[/td][td]1x HDMI, 1x DVI, 1x VGA[/td][/tr] [tr][td]Audio[/td][td]Realtek ALC892 7.1 Channel[/td][/tr] [tr][td]Netzwerk[/td][td]1x Gigabit LAN (Realtek RTL8111GR), Energieeffizient nach 802.3az, PXE, Wake-on-LAN[/td][/tr] [tr][td]PCI-E[/td][td]PCI-E 2.0 x1 (500MB/s), 1x mini-PCI-E Slot 42mm[/td][/tr] [tr][td]DC-Power[/td][td]9~19V, 2,5mm innen, 5,5mm außen[/td][/tr] [tr][td]Preis[/td][td]75 Euro[/td][/tr] [/table] [title]Fazit[/title] ASRock zeigt mit dem ASRock Q1900DC-ITX das der Hersteller sich Gedanken um die Bedürfnisse seiner Kunden macht – das finde ich schonmal gut. Das man mit einem externen Netzteil wie dem Salcar 72W Trafo Transformator Netzteil das System ziemlich sparsam versorgen kann ist toll, wenn man dann bedenkt das dieses Netzteil nochmal komplett passiv arbeitet, lässt sich mit einer SSD ein komplett passiver Office Rechner oder HTPC zusammenstellen.Im NAS Einsatz empfiehlt sich dann aber die Installation eines 120mm Gehäuselüfters, damit die Datenfestplatten ausreichend gekühlt werden. Wir werden dazu in kurzer Zeit eine neue Bauanleitung für ein Bay Trail NAS mit dem ASRock Q1900-ITX veröffentlichen, vielleicht haben wir bald auch noch die Chance das neue ASRock Q1900DC-ITX Mainboard zu testen.
[b]Hinweis:[/b] Das Mainboard mit normaler Stromversorgung aber ansonsten identischer Ausstattung haben wir in folgenden Bauanleitungen verwendet:– [ilink=https://technikaffe.de/anleitung-141-4_bay_eigenbau_nas_mit_intel_celeron_j1900_und_freenas]4Bay Eigenbau NAS mit Intel Celeron J1900 für 211 Euro[/ilink]
– [ilink=https://technikaffe.de/anleitung-144-guenstiger_office_pc_mit_ssd_und_windows_7_auf_bay_trail_basis]Günstiger Office PC mit SSD und Win 7 oder Linux für 257 Euro[/ilink]
[info][b]Update vom 12.05.2014:[/b]
– Neues Netzteil hinzugefügt (das alte war nur mit einem Zwischenstecker kompatibel) – Vielen Dank an [b]Tolu[/b]!
– Neue Bilder zur Bildergalerie hinzugefügt sowie eine Bestätigung des DC-Stecker Typs aus dem Handbuch[/info]
Leider wird das vorgeschlagene HP-Netzteil so nicht an das Board passen, da der Klinkenstecker zu groß ist. Das ASrock benötigt 5,5mm außen und 2,5mm innen als Durchmesser. Das HP NT hat außen aber 7,5mm!!
Gruß
Tolu
Dieses hier passt direkt ohne Adapter:
[link=http://www.amazon.de/s/?url=search-alias=aps&field-keywords=72W%20Trafo%20Transformator%20Netzteil&tag=blaupausenorg-21&link_code=wql&camp=2474&creative=9066&_encoding=UTF-8]Salcar 72W Trafo Transformator Netzteil[/link]
Anmerkung: Dieses Netzteil habe ich in den Artikel übernommen. Vielen Dank an Tolu!
@Tolu: Vielen Dank, ich habe den Artikel dementsprechend angepasst!
Könntet Ihr noch dazu passende Gehäuse zeigen?
@Koloss: Ist in Arbeit 🙂 Des weiteren kommen in nächster Zeit noch einige Artikel zur Bay Trail Plattform 🙂
Sehr gut! Ist der 24p Bug noch vorhanden?
@Koloss: Den 24p Bug gab es bei den alten Ivy Bridge Prozessoren (dort war ein Bug im Chipsatz des Mainboards). Bei den neuen Haswell und auch Bay Trail Prozessoren gab es diesen Bug nie.
Könntet ihr mir 1-2 Gehäuse vorab posten, ich finde nämlich nichts passendes. HTPC Gehäuse sollte es sein.
Gibt es das Board auch irgendwo zu kaufen?
@Koloss: Ich habe auch noch keine genauen Gehäuse im Auge da ich gerade an einen größeren Artikel sitze. Aber ich könnte mir auch einfach ein Mini-ITX Gehäuse wie z.B. das CoolerMaster Elite 120 Advanced vorstellen und dort wo das ATX-Netzteil sitzt eben nur eine Blende rein und fertig. Thin-ITX Gehäuse passen leider aufgrund der Bauhöhe des Mainboards nicht.
@Christian: Kommt die Tage in den Handel aber ich würde mal lieber mit 14 Tagen rechnen.
Jetzt ist das Board bei vielen Anbietern gelistet, aber die aufgerufenen Preise sind jenseits von gut und böse.
Da ist nix mit 75 Euro. Geizhals sagt 91 bis 129 Euro.
@Vincent: Ja habe ich schon gesehen, sollte sich aber in den nächsten 14 Tagen bessern, war bei der aktuellen Intel NUC DN2820 auch so. Bei dem Preis lohnt sich das Board natürlich nicht, denn selbst wenn das Board 1-2W weniger verbraucht armotisiert sich der hohe Preis gegenüber der normalen Variante nicht.
Laut Handbuch soll der ac/dc Adapter 9-19V vertragen. Bezüglich Ampere steht nichts.
was glaubst du, sind 120Watt möglich???
@paet: Sorry da bin ich überfragt. Vielleicht jemand anderes die Frage beantworten ?
Hab gerade eine Antwort von Asrock erhalten, es sollgehen 😉
Die Front-USBs funktionieren nicht! Es ist ein Softwarefehler
@Blab: Wo funktionieren die Front-USB nicht ? Unter FreeNAS ?
Als Netzteil lässt sich ein zu ASUS Notebooks kompatibles empfehlen!
Diese haben 19V DC Spannung und ebenfalls den passenden Stecker laut Handbuch auch mit 5,5 mm außen und 2,5mm innen.
Mich würde aber brennenden noch die Effizienzgewinne gegenüber dem Q1900-ITX interessieren. Da es sich ja auch irgendwie preislich rechnen müsste.
Q1900DC-ITX ca. 95 € vs. Q1900-ITX ca. 75€ =) 20.- €
Da laut Manual maximal 79 Watt benötigt werden reicht schon ein 80+ Watt Netzteil bei 4 Festplatten. Diese kosten in der Regel ca. 15 €. D.h. ein ATX Netzteil dürfte maximal 35.- € kosten um beim Einkauf auf einen gleichen Preis für beide Varianten zu kommen.
Hi zusammen, leider finde ich nirgends die Maße des Asrock mini-ITX Boards, Vlt17cmx17cm nach Norm?
@Reflexion:
Ja, ist Mini-ITX, also 170 x 170mm.
Gruß
Dennis
Vielen Dank, hab nochmals eine Frage…..^^ frage mich allerdings ob ich den PCI-E 2.0 x1 mithilfe einer *Extender Riser Flex PCI-E* auf das 16x bekomme (für Tv Karte..usw.) Kann man damit die Beschränkung Seitens J1900 damit umgehen/erweitern ? (Gibt ja auch Extender Riser Flex PCI-E mit Strom/USB Anschluss)
@Reflexion: Ähm das bringt dir nichts, Du kannst aber einen x1 Extender benutzen wenn Du das benötigst. Die zusätzlichen Kontakte beim x16 sind ja nicht vorhanden.
Sprich, trotz Strom durch Netzteil (sata)würde es nicht gelingen auf 16x zu bekommen?: Fixable PCI-E 16X to 1X Adapter USB3.0 USB 3.0 Riser Cable Flex Flexible Extension Cable.
@Reflexion: Nein. x1 bedeutet, dass der PCI-E Steckplatz mit 1 Lane (Leitung) an den Prozessor angebunden ist. Die restlichen 15 Leitungen kannst Du nicht einfach durch das Hinzufügen von Strom ersetzen, da durch diese Leitungen die Daten transferiert werden. Je mehr Lanes, desto höher die Bandbreite des Steckplatzes ([link=http://de.wikipedia.org/wiki/PCI_Express]PCI-E Wikipedia[/link]).
Hi zusammen, kennt ihr eine Möglichkeit wie ich Q1900DC-ITX aus dem Tiefschlaf bekomme ? Leider funkt es weder mit Kabel Maus, noch mir der Rii mini i13, Logitech K400r… C7.. oder sonstige Optionen.. Einstellungen, mir fallen keine mehr ein und ich habe die Vermutung das die DC Version nicht nur keine CIR header Schnittstelle besitzt, sondern sich auch nciht mit CIR header usb anfreunden kann. Die Kiste geht einfach nicht ohne manuelles Einschalten wieder an.(BIOS aktu. 1.2)
Kennt ihr ne Lösung ?
Das Board hat ja 4 SATA Anschlüsse. Habt ihr das Board mal mit 4 Platten getestet, liefert das Board genug Spannung für alle 4? Wie ist die Performance der einzelnen Chipsätze?
@Bru: Ja, die Benutzung von 4 Festplatten ist kein Problem. Dazu benötigst Du dann nur ein SATA-Power-Y Kabel. Die Performance ist für normale SATA-Festplatten mehr als ausreichend.
Hey,
ich habe mir das Board gekauft und das Salcar Netzteil, allerdings bekomme ich kein Bild über die Anschlüssen. Auch ein USB-Stick, den ich anschließe blinkt nicht. So also würde er kein Strom bekommen. ISt das jemandem schon mal passiert? Oder weiß einer Rat, wieso?
@Blubmann: Würe jetzt mal blind auf den Arbeitsspeicher tippen. Wenn Du zwei Arbeitsspeicher-Module verbaut hast, entferne mal testweise das zweite.
