Heute bei uns im Test die brandneue Skylake NUC mit i7 Prozessor. Das gute Stück trägt die Bezeichnung NUC6i7KYK mit dem Zusatz „Skull Canyon“.

Intel NUC6i7KYK - Skull Canyon im Test mit Windows 10 und LibreELEC

Mit der NUC6i7KYK möchte Intel erstmals mit einem Mini PC auch den Spielesektor ein wenig aufmischen. Inwiefern das gelingt und was die NUC ansonsten noch in der Lage zu leisten ist, schauen wir uns im Detail an.

In der Intel NUC6i7KYK ist ein Intel Core 7-6770HQ verbaut. Es handelt sich hierbei um einen Quadcore-Prozessor der über 8 Threads verfügt und mit 2,6GHz (Turbo bis 3,5GHz) taktet. Der Prozessor gehört zur aktuellen Skylake-Architektur aus Intels CPU-Programm und wurde in 14nm gefertigt. Die stattliche TDP von 45W weist schon darauf hin, dass es sich bei dieser NUC um kein Stromsparwunder handelt.

Als GPU ist, wie bereits bei der NUC6i5SYH, eine Intel Iris Pro Grafik verbaut. Die hier verbaute Einheit (Intel Iris Pro 580) hat allerdings mit 72 Ausführungseinheiten und 128MB eDRAM ein deutliches Leistungsplus (Nuc6i5SYH=48 AE/64M eDRAM). Die Taktfrequenz der Iris Pro 580 liegt bei 0,35 GHz (Turbo bis 0,95GHz).

Ein Highlight der NUC ist der USB Typ C Anschluss. Über diesen verfügt die NUC sowohl über USB 3.1, als auch über Thunderbolt 3 (40Gbps).



Externe Anschlüsse

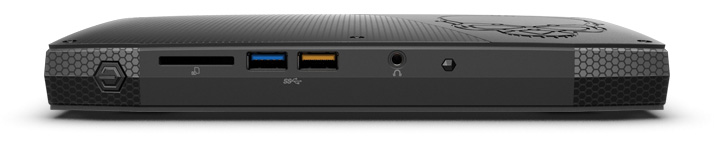

An der Front der Intel NUC6i7KYK befinden sich 2 USB 3.0 Ports (Typ-A), der gelbe Port ist ein sogenannter „Charging Port“ an dem man z.B. Geräte aufladen kann, auch wenn die NUC ausgeschaltet ist. Des weiteren ist noch ein Infrarotempfänger, ein SD-Cardreader und eine Klinkenbuchse (Stereo out / Mic in) verbaut.

Intel NUC6i7KYK - Skull Canyon im Test mit Windows 10 und LibreELEC

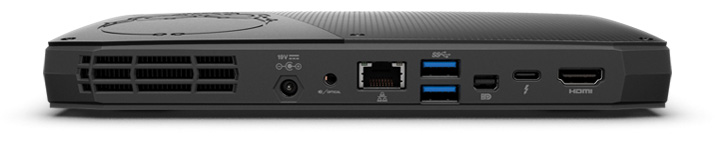

Auf der Rückseite befinden sich 2x USB 3.0 Ports (Typ-A), 1x Gigabit LAN (RJ45), 1x HDMI 2.0, 1x Mini Display Port 1.2, 1x Buchse für das externe Netzteil, 1x USB Typ C (USB 3.1 / Thunderbolt 3) und 1 kombinierte Klinken/Toslink-Buchse.

Intel NUC6i7KYK - Skull Canyon im Test mit Windows 10 und LibreELEC



Netzwerk

In der Intel NUC6i7KYK ist ein hauseigener Netzwerkchipsatz (Intel I219-LM) verbaut der für das Gigabit LAN sorgt.

Zusätzlich ist in der Intel NUC6i7KYK ein fest verlötetes Dual Band Wireless-AC Modul (Intel AC 8260) verbaut. Die Geschwindigkeit des Moduls ist mit bis zu 867 Mbps angegeben und Bluetooth 4.1 ist im Modul mit integriert.

Die W-LAN Antennen sind bei der Intel NUC6i7KYK im Gehäuse integriert, somit entfällt eine störende große externe W-LAN Antenne.



Festplatte

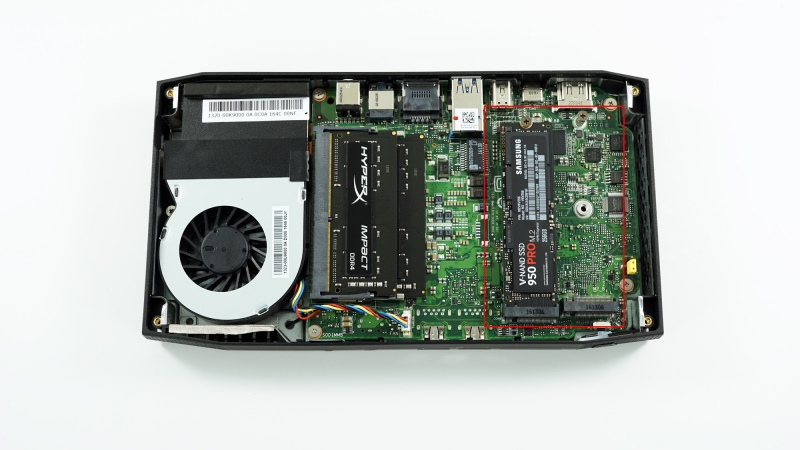

Die NUC6i7KYK verfügt über 2 M.2 Slots, welche mit 4 Lanes per PCIe 3.0 angebunden sind. Dies ist zur Zeit, mit einer theoretisch möglichen Übertragungsrate von bis zu 3938 MB/s, die schnellstmögliche Anbindung einer Festplatte. Verbaut man 2 M.2 SSDs des gleichen Typs, kann man Diese im RAID 0 (Schnellere Zugriffszeiten/keine Redundanz) oder im RAID 1 (Spiegelung) Modus betreiben.

Zum Einbau der M.2 SSDs wird einfach nur die Befestigungsschraube entfernt, die SSD eingesetzt und dann wieder mit der Befestigungsschraube fixiert.

Intel NUC6i7KYK - Skull Canyon im Test mit Windows 10 und LibreELEC

Wir haben den M.2-Port mit der aktuell schnellsten auf dem Markt verfügbaren M.2 SSD, der Samsung 950 PRO, getestet. Bei uns kam das 256GB Modell zum Einsatz, das laut Hersteller eine theoretische Leserate von 2250MB/s und eine theoretische Schreibrate von 900MB/s besitzt.

Hier unsere Benchmarks:

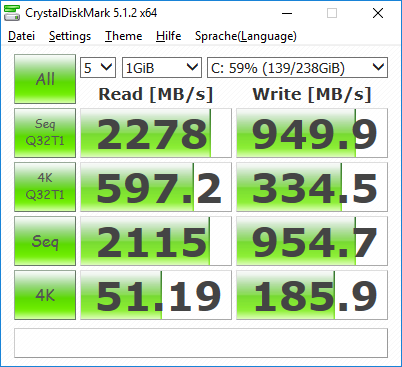

CrystalDiskMark

Intel NUC6i7KYK - Skull Canyon im Test mit Windows 10 und LibreELEC

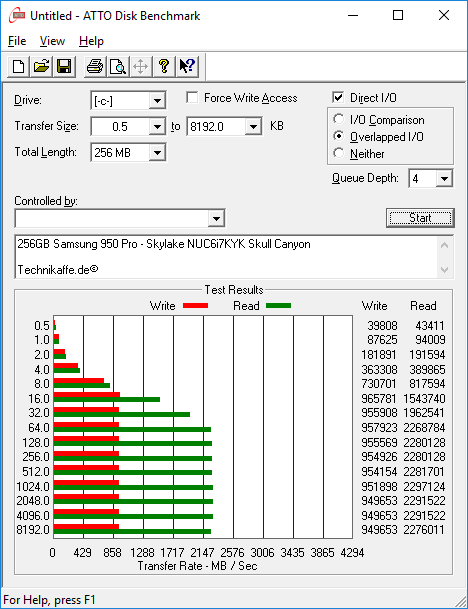

ATTO Disk Benchmark

Intel NUC6i7KYK - Skull Canyon im Test mit Windows 10 und LibreELEC


TYPSeq. LesenSeq. Schreiben
Herstellerangaben2.250 MB/Sek.900 MB/Sek.
CrystalDiskMark2.278 MB/Sek.949 MB/Sek.
ATTO Benchmark2.229 MB/Sek.965 MB/Sek.



Arbeitsspeicher

Die NUC6i7KYK verfügt über 2 Speicherbänke in denen insgesamt bis zu 32GB DDR4, SO-DIMM, 1,2V/1,35V Arbeitsspeicher mit bis zu 2133MHz verbaut werden können.

Durch die 2 verfügbaren Speicherbänke bietet diese NUC somit die Möglichkeit den Dual-Channel Modus zu nutzen. Dies ist auf jeden Fall zu empfehlen, wenn die interne Grafikeinheit voll ausgenutzt werden soll. Wenn ihr trotzdem nur 1 Modul verbauen wollt, dann müsst ihr den unteren Slot belegen.

Intel NUC6i7KYK - Skull Canyon im Test mit Windows 10 und LibreELEC

In unserem Testgerät haben wir ein 8GB-Kit (2 Module a 4GB) von Kingston (HX421S13IBK2/8) verbaut. Dies funktioniert einwandfrei und war für unsere Tests auch von der Größe völlig ausreichend. Bei allen Szenarien die wir hier durchgespielt haben, waren maximal 6GB des RAMs belegt. Meist lag die Auslastung zwischen 2 und 3GB.

Hier findet ihr eine Auflistung der von Intel freigegebenen Module für die Skylake NUCs:
http://www.intel.com/content/www/us/en/support/boards-and-kits/000020648.html



Verarbeitung

Das Design der Intel NUC6i7KYK setzt sich zum ersten mal völlig von dem der Vorgänger ab.

Intel NUC6i7KYK - Skull Canyon im Test mit Windows 10 und LibreELEC

Bis auf die untere Abdeckung, welche aus schwarz eloxiertem Aluminium gefertigt ist, besteht das Gehäuse der Skylake i7 NUC komplett aus Kunststoff. Das ist aber für mich gar kein Nachteil, denn der Kunststoff wirkt sehr hochwertig.

Am Besten gefällt mir das es endlich keine Flächen mehr gibt, die anfällig für Kratzer sind. Es gibt zwar auf der Oberseite und an der Front glänzende Flächen, Diese sind aber mit einem Wabenmuster versehen welches die Flächen schützt.

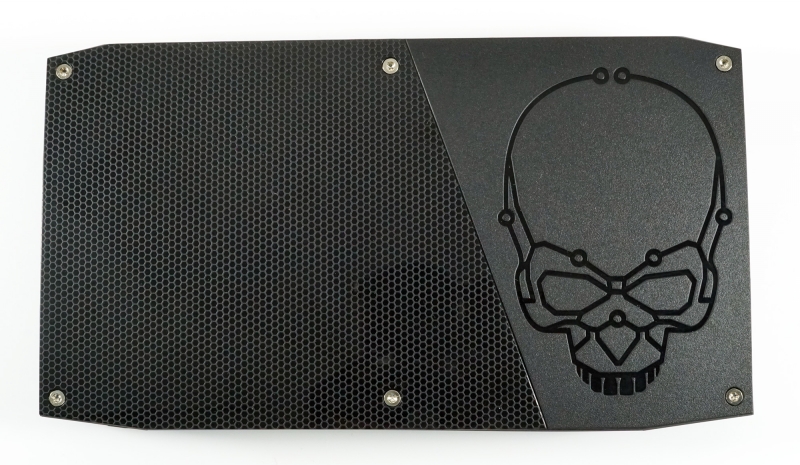

Die obere Abdeckung ist im Originalzustand mit einem Totenkopf versehen.

Intel NUC6i7KYK - Skull Canyon im Test mit Windows 10 und LibreELEC

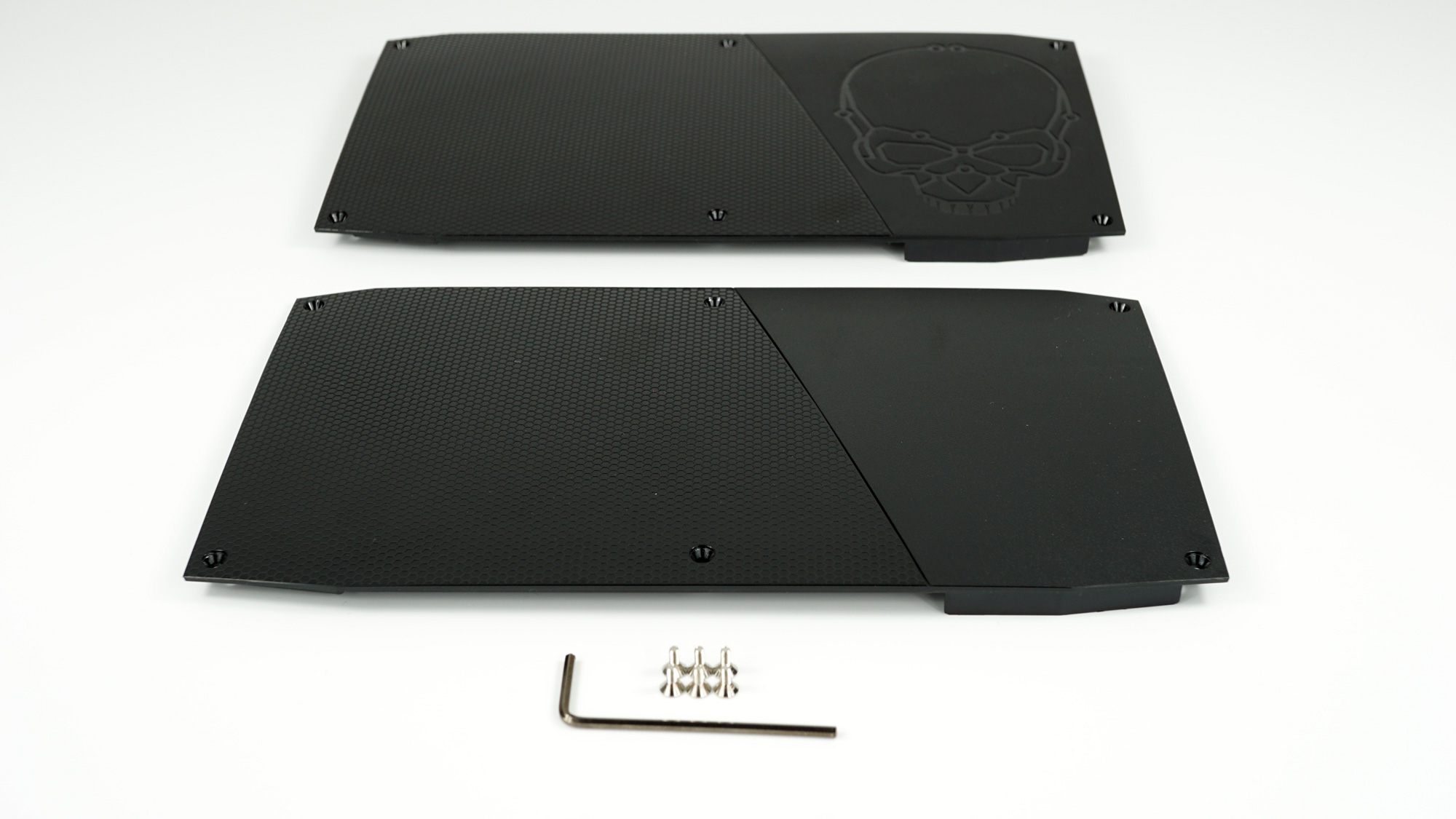

Wem das nicht gefällt, für den hat Intel noch eine alternative Abdeckung ohne Totenkopf beigelegt.

Intel NUC6i7KYK - Skull Canyon im Test mit Windows 10 und LibreELEC

Zum Tauschen müssen einfach nur 6 Inbusschrauben entfernt werden (passender Inbus-Schlüssel liegt bei).

Das Gehäuse ist mit seinen Abmessungen von 211 x 116 x 28mm (b/t/h) komplett anders dimensioniert als alle Anderen von uns getesteten Mini PCs.

Damit ihr eine Vorstellung von der Größe der NUC6i7KYK bekommt, habe ich noch 2 Fotos mit einer Standard 2,5“ SSD gemacht:

Bilder werden geladen ...
  • Intel NUC6i7KYK - Skull Canyon im Test mit Windows 10 und LibreELEC
  • Intel NUC6i7KYK - Skull Canyon im Test mit Windows 10 und LibreELEC
  • Intel NUC6i7KYK - Skull Canyon im Test mit Windows 10 und LibreELEC Thumbnail
  • Intel NUC6i7KYK - Skull Canyon im Test mit Windows 10 und LibreELEC Thumbnail



Ausgabe Audio + Video

Digital Audio kann die NUC6i7KYK zum einen über den HDMI oder den DisplayPort ausgeben (Hier wird auch HD-Audio unterstützt) und zum anderen über den Toslinkausgang auf der Rückseite. Da es sich bei diesem Ausgang um eine kombinierte Klinken-/Toslinkbuchse handelt, benötigt ihr zum Anschluss eines Toslink-Kabels noch einen solchen Adapter. Diesen legt Intel leider nicht mit bei.

Stereoton kann zum einen über die bereits erwähnte kombinierte Klinken-/Toslinkbuchse auf der Rückseite, als auch über die an der Front befindliche Klinkenbuchse ausgegeben werden. Der Klinkenausgang an der Front hat außerdem auch eine Mic-In-Funktion, es lassen sich also auch ein Mikrofon oder ein Headset anschließen.

Über HDMI und Display Port können alle aktuellen Tonformate, inkl. HD-Audio, wiedergegeben werden. Dies funktioniert mit Kodi sowohl unter Windows als auch unter LibreELEC einwandfrei. Unter Windows müssen die HD-Tonspuren allerdings erst aktiviert werden und wie ihr das macht könnt ihr hier nachlesen: HD-Tonspuren unter Windows aktivieren


Der HDMI Port trägt die Spezifikation 2.0 und unterstützt eine maximale Auflösung von 4096x2160 bei 60Hz.

Der Mini DisplayPort besitzt die Spezifikation 1.2 und unterstützt eine maximale Auflösung von 4096x2340 bei 60Hz.

Auch über den USB 3.1 Typ C-Port kann man einen Monitor anschließen. Die maximale Auflösung beträgt hier ebenso 4096x2340 bei 60Hz.

Es lassen sich damit bis zu 3 Monitore parallel betreiben. Die genannten Auflösungen bleiben in jeglicher Konfiguration erhalten. Dies ist sehr angenehm sofern man die NUC als Arbeits-PC an einem oder mehreren 4k-Monitoren betreiben möchte, da die Bildwiederholfrequenz von 60Hz ein flimmerfreies Bild erzeugt.

Der Mini DisplayPort unterstützt außerdem MST (Multi-Stream Transport) und kann über Daisy-Chaining bis zu 3 Monitore ansteuern. Schließt man 2 Monitore über den DisplayPort an, beträgt die maximale Auflösung allerdings nur noch 2560x1600 bei 60Hz pro Monitor. Schließt man 3 Monitore über den DisplayPort an, sinkt die Auflösung noch mal auf maximal 1x 1920x1200 und 2x 1920x1080 bei jeweils 60Hz.



Grafikeinheit / Grafikleistung

Wie bereits Eingangs erwähnt hat Intel in der NUC6i7KYK eine hochwertige Grafikeinheit verbaut, die auch für das ein oder andere Spiel ausreichen soll.

Die hier verbaute Einheit nennt sich Intel Iris Pro Graphics 580, ist mit 72 EU (Execution Units) ausgestattet, taktet mit 0,35GHz (Turbo bis 0,95GHz) und besitzt 128MB eDRAM Cache.

Um zu schauen was die Iris Pro 580 leisten kann, haben wir ein paar Spiele-Benchmarks von aktuellen und einem älteren Titel durchlaufen lassen.

Angefangen haben wir mit dem Benchmark vom aktuellen „Rise of the Tomb Raider“. Dieser Titel ist grafisch natürlich hoch anspruchsvoll und das die interne Grafikeinheit nicht all zu viel reißen wird, war von Anfang an klar. So haben wir dann auch festgestellt, das selbst mit den niedrigsten Detaileinstellungen in Full HD (1920x1080) ein ruckelfreies spielen nur leidlich möglich ist. Das Ergebnis des Benchmarks lag hier bei knapp unter 22FPS.

Beim Benchmark von „Middle-Earth - Shadow of Mordor“ sah es dann schon etwas besser aus. Dieser Titel ist auch noch nicht so alt und grafisch recht anspruchsvoll. Bei Full HD Auflösung und mittleren Details kam die NUC auf immerhin 25,32 FPS. Stellt man die Details noch einen Tick weiter runter auf „niedrig“, kommt der Benchmark sogar auf durchschnittliche 32,95FPS, womit der Titel auf jeden Fall spielbar ist.

Bilder werden geladen ...
  • Intel NUC6i7KYK - Skull Canyon im Test mit Windows 10 und LibreELEC
  • Intel NUC6i7KYK - Skull Canyon im Test mit Windows 10 und LibreELEC
  • Intel NUC6i7KYK - Skull Canyon im Test mit Windows 10 und LibreELEC
  • Intel NUC6i7KYK - Skull Canyon im Test mit Windows 10 und LibreELEC
  • Intel NUC6i7KYK - Skull Canyon im Test mit Windows 10 und LibreELEC
  • Intel NUC6i7KYK - Skull Canyon im Test mit Windows 10 und LibreELEC
  • Intel NUC6i7KYK - Skull Canyon im Test mit Windows 10 und LibreELEC Thumbnail
  • Intel NUC6i7KYK - Skull Canyon im Test mit Windows 10 und LibreELEC Thumbnail
  • Intel NUC6i7KYK - Skull Canyon im Test mit Windows 10 und LibreELEC Thumbnail
  • Intel NUC6i7KYK - Skull Canyon im Test mit Windows 10 und LibreELEC Thumbnail
  • Intel NUC6i7KYK - Skull Canyon im Test mit Windows 10 und LibreELEC Thumbnail
  • Intel NUC6i7KYK - Skull Canyon im Test mit Windows 10 und LibreELEC Thumbnail


Wie man sieht kann man von der Grafikeinheit keine Wunderdinge erwarten, das man aber auch mit der NUC seinen Spaß beim Spielen haben kann zeigt ein etwas älterer Titel.

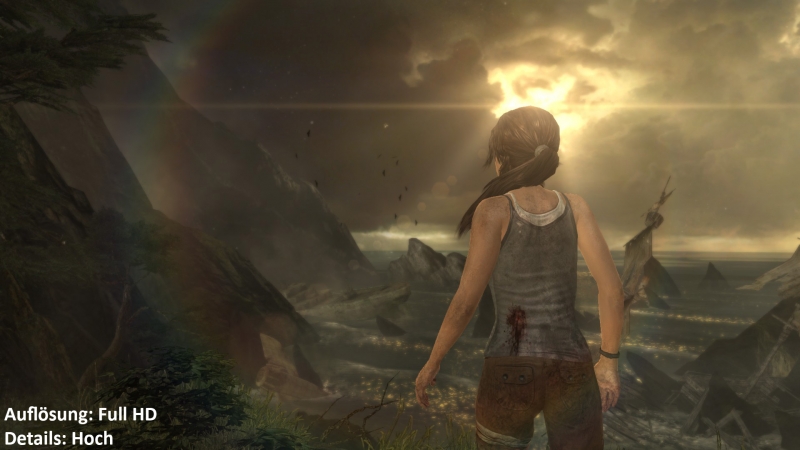

Bei dem Spiel „Tomb Raider“ von 2013 in Full HD, bei hohen Details, erzielte der Benchmark 39,1FPS, selbst bei Ultra-Hohen Details kamen wir noch auf 29,6 FPS. Lediglich für die höchsten Detaileinstellungen hat die Iris Pro dann nicht mehr genug Dampf, hier brachen die FPS dann auf 16,1 ein und man hat schon während des Benchmarks deutliche Ruckler wahr genommen.

Bilder werden geladen ...
  • Intel NUC6i7KYK - Skull Canyon im Test mit Windows 10 und LibreELEC
  • Intel NUC6i7KYK - Skull Canyon im Test mit Windows 10 und LibreELEC
  • Intel NUC6i7KYK - Skull Canyon im Test mit Windows 10 und LibreELEC
  • Intel NUC6i7KYK - Skull Canyon im Test mit Windows 10 und LibreELEC
  • Intel NUC6i7KYK - Skull Canyon im Test mit Windows 10 und LibreELEC
  • Intel NUC6i7KYK - Skull Canyon im Test mit Windows 10 und LibreELEC
  • Intel NUC6i7KYK - Skull Canyon im Test mit Windows 10 und LibreELEC
  • Intel NUC6i7KYK - Skull Canyon im Test mit Windows 10 und LibreELEC
  • Intel NUC6i7KYK - Skull Canyon im Test mit Windows 10 und LibreELEC Thumbnail
  • Intel NUC6i7KYK - Skull Canyon im Test mit Windows 10 und LibreELEC Thumbnail
  • Intel NUC6i7KYK - Skull Canyon im Test mit Windows 10 und LibreELEC Thumbnail
  • Intel NUC6i7KYK - Skull Canyon im Test mit Windows 10 und LibreELEC Thumbnail
  • Intel NUC6i7KYK - Skull Canyon im Test mit Windows 10 und LibreELEC Thumbnail
  • Intel NUC6i7KYK - Skull Canyon im Test mit Windows 10 und LibreELEC Thumbnail
  • Intel NUC6i7KYK - Skull Canyon im Test mit Windows 10 und LibreELEC Thumbnail
  • Intel NUC6i7KYK - Skull Canyon im Test mit Windows 10 und LibreELEC Thumbnail



Bei Tomb Raider kam dann tatsächlich Spielspaß auf und auch die Benchmarks zeigen das die Intel Iris Pro Graphics 580 für ältere oder einfach grafisch nicht zu anspruchsvolle Spiele super geeignet ist.

Wem das nicht ausreicht, der hat theoretisch die Möglichkeit über den Thunderbolt 3 Port eine externe Grafikkarte anzuschließen. Diese Möglichkeit ist durch die geringe Verfügbarkeit und den hohen Preis solcher Lösungen zwar eher abwegig, sollte aber nicht unerwähnt bleiben.



Kühlung / Lautstärke

Gerade die Lautstärke wird ein Thema sein welches viele Leute interessieren wird, aber kommen wir erstmal zu der von Intel gewählten Kühllösung.

Die Kühlung der Intel NUC6i7KYK läuft klassisch über einen kleinen Lüfter der im Gehäuse neben der Hauptplatine sitzt.

Intel NUC6i7KYK - Skull Canyon im Test mit Windows 10 und LibreELEC


Um die Wärme von der CPU abzuleiten, ist der Lüfter über zwei Heatpipes mit der CPU verbunden.

Intel NUC6i7KYK - Skull Canyon im Test mit Windows 10 und LibreELEC


Wie man sieht ist es also nur der Lüfter der für eine ausreichende Kühlung aller Komponenten sorgen soll. Inwieweit das klappt, haben wir uns näher angesehen.

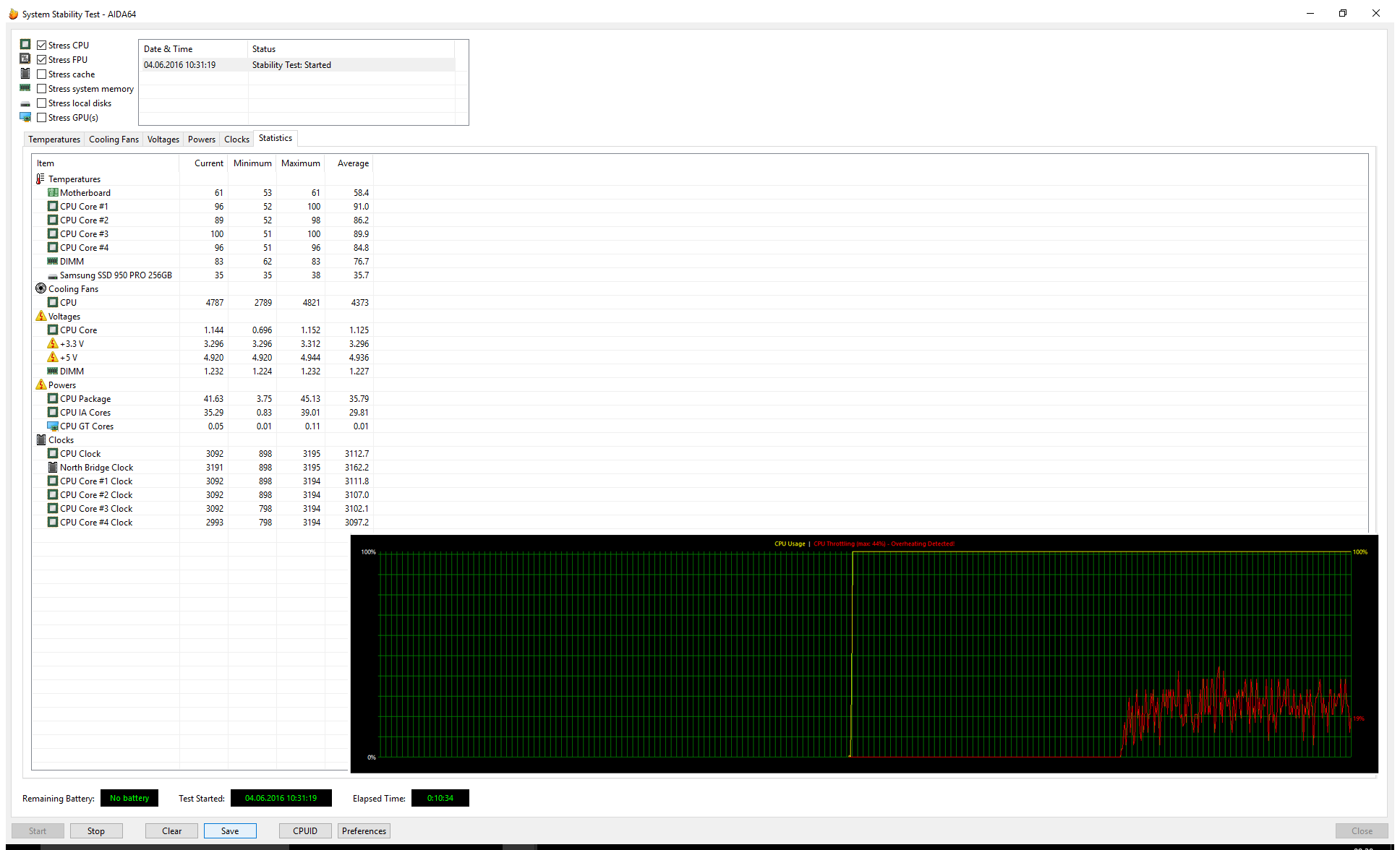

Dazu haben den Stabilitätstest von AIDA64 in unterschiedlichen Konfigurationen durchlaufen lassen. Als erstes haben wir uns angesehen was passiert wenn das komplette System (CPU, FPU, Cache, RAM, SSD, GPU) ausgelastet wird.

Hierbei blieben alle Temperaturen im grünen Bereich. Allerdings taktet die CPU, sobald man CPU und GPU gemeinsam voll auslastet, automatisch auf 1,6GHz herunter. Das haben wir so noch nirgends beobachtet.

Intel NUC6i7KYK - Skull Canyon im Test mit Windows 10 und LibreELEC

Als nächstes haben wir dann die GPU aus dem Test herausgenommen, so dass nur noch alle anderen Komponenten ausgelastet werden. Dadurch taktete die CPU zwar bis auf 3,5GHz hoch, jedoch wurde die CPU dabei so heiß das diese sich immer wieder automatisch herunter getaktet hat.

Intel NUC6i7KYK - Skull Canyon im Test mit Windows 10 und LibreELEC

Noch schlimmer wurde es, als wir nur CPU und FPU ausgelastet haben. Dabei taktete die CPU noch weiter herunter.

Intel NUC6i7KYK - Skull Canyon im Test mit Windows 10 und LibreELEC

Dies sind natürlich alles künstliche Tests und während unseren „Alltags-Tests“ hat sich die CPU auch nie herunter getaktet, aber perfekt ist die Kühllösung der NUC6i7KYK nicht.

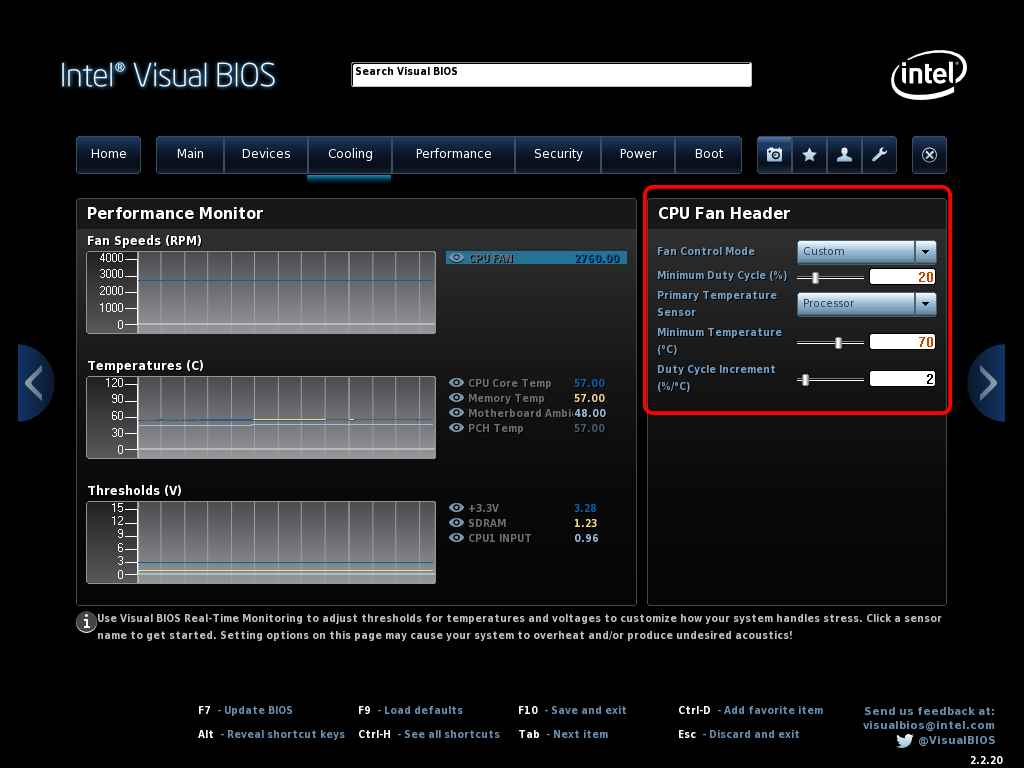

Kommen wir zur Geräuschkulisse der i7 NUC. Im Leerlauf ist der Lüfter zwar zu hören, aber nur gering und sobald es Umgebungsgeräusche gibt (Leise Musik, offenes Fenster etc.) geht das Geräusch des Lüfters unter. Mit einer kleinen Änderung im BIOS bekommt man die NUC sogar noch ein wenig leiser, mit diesen Einstellungen ist die NUC im Leerlauf so gut wie nicht mehr zu hören:

Intel NUC6i7KYK - Skull Canyon im Test mit Windows 10 und LibreELEC

Unter Last wird die NUC6i7KYK allerdings zum echten „Brüller“. Hier sollten die Geräuschempfindlichen unter uns lieber den Sound lauter drehen oder einen Kopfhörer aufsetzen. Meine Handy-App (K+W Schall App) zeigt eine Lautstärke von bis zu 56dB(A) an.



Das Netzteil

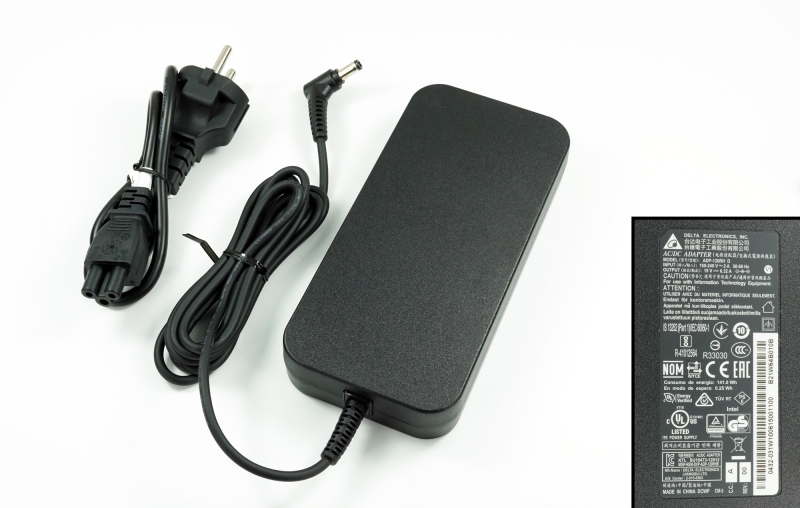

Das Netzteil der Intel NUC6i7KYK ist deutlich größer dimensioniert als bei den kleineren NUCs, sowohl von den Abmessungen als auch von der Leistung.

Intel NUC6i7KYK - Skull Canyon im Test mit Windows 10 und LibreELEC

Das Netzteil hat 120W (19V/6,32A) und das Kabel ist mit knapp 2,4m ausreichend lang bemessen.

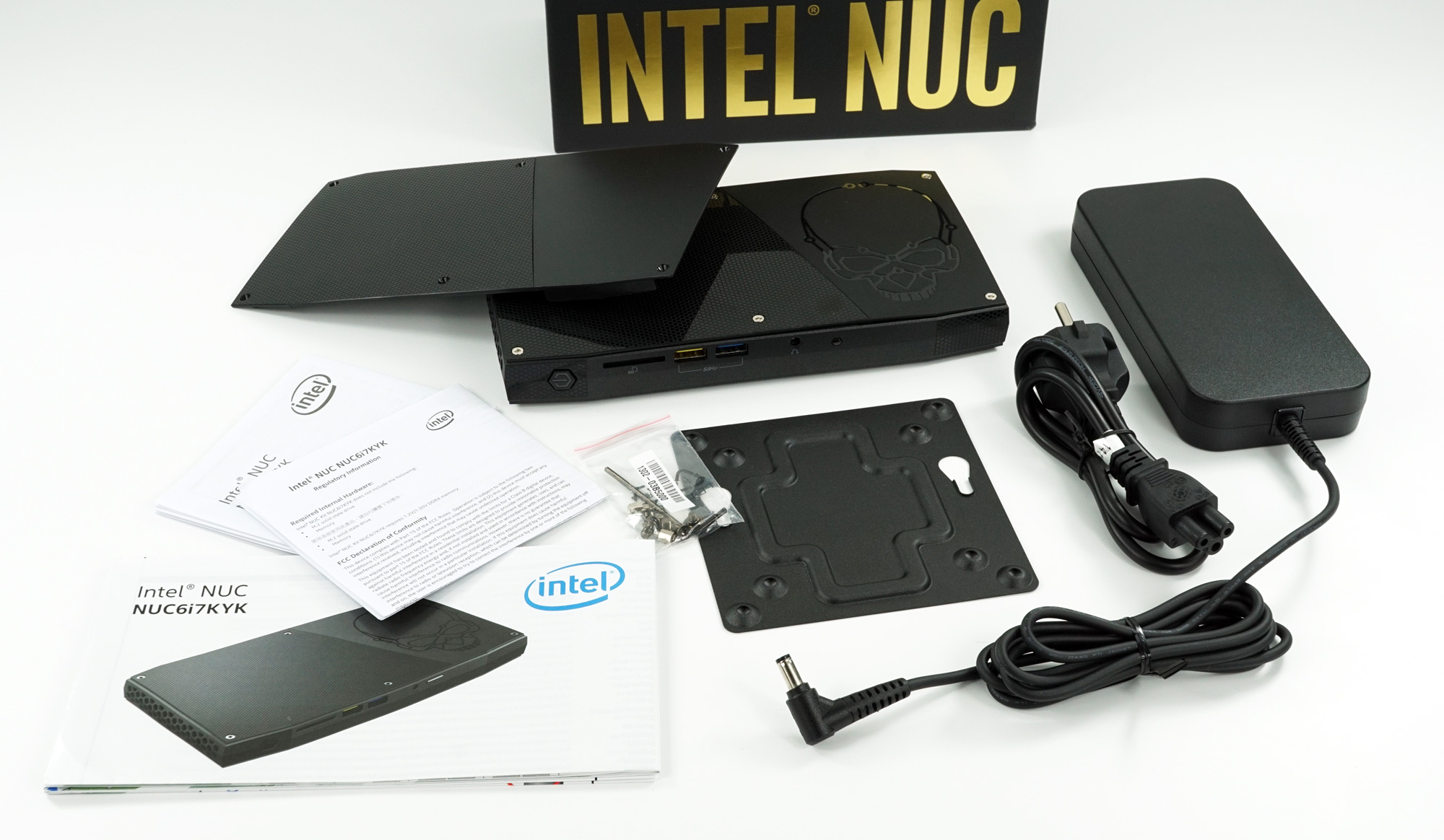

Lieferumfang

Der Lieferumfang besteht aus:
1x Intel NUC6i7KYK, 1x Netzteil, 1x Alternative obere Abdeckung, 1x VESA-Halterung (75x75,100x100), 1x Tüte Schrauben (VESA-Halterung), 1x Inbusschlüssel und ein paar Dokumenten.

Intel NUC6i7KYK - Skull Canyon im Test mit Windows 10 und LibreELEC



Installation von Windows 10 - 64bit

Die Installation von Windows 10 lief ohne Probleme und in dieser Konfiguration sehr zügig durch. Mehr als 5 Minuten hat die Windows-Installation nicht gedauert.

Hier eine kleine Kurzanleitung zur Installation:

1. Windows Image herunterladen (z.B. bei Chip.de)
2. Bootfähigen USB-Stick erstellen
3. Windows Image entpacken und Inhalt auf den USB-Stick kopieren
4. Mit dem USB-Stick booten
5. Windows 10 installieren

Windows 10 installiert eigentlich so gut wie alle Treiber von alleine, lediglich der Audiotreiber muss per Hand nachinstalliert werden. Wer noch zusätzliche, nicht unbedingt benötigte Software installieren möchte, findet hier alles was Intel für die NUC bereit stellt: Downloadcenter



Windows 10 – Arbeiten + Medienwiedergabe

Zum Bereich „Arbeiten“ brauche ich denke nicht viel zu schreiben, außer das in der NUC ein i7 Prozessor mit 4 Kernen und 8 Threads verbaut ist. Als Arbeitsrechner ist die NUC6i7KYK perfekt geeignet inklusive Bild und Videobearbeitung (dann allerdings am besten mit 16GB Arbeitsspeicher).

Der Startvorgang von Windows dauert mit den Standard Bios Einstellungen knapp 26 Sekunden. Mit ein paar Änderungen im BIOS lässt sich die Startzeit aber deutlich senken.

Hierzu wechselt ihr im BIOS in den Advanced-Bereich und geht auf den Reiter Boot. Hier deaktiviert ihr den "Legacy Boot", aktiviert "Fast Boot" und deaktiviert wiederum den "Network Boot".

Danach schafft es die NUC in knapp 14 Sekunden vom Drücken des Startknopfes bis auf den Windows 10 Desktop.

Auch sämtliche Medien von 1080p bis 4k konnten unter Windows ohne Probleme abgespielt werden. Bei allen Testfiles bis zu 4k mit dem HEVC Codec in 8bit war die CPU zu maximal 2% ausgelastet, da bis hierhin alles in Hardware decodiert wird. Lediglich bei Videofiles mit HEVC in 10bit kommt die CPU voll zum Einsatz. Hier liegt es dann an dem Zusammenspiel zwischen der CPU-Leistung und der eingesetzten Software was möglich ist. Mit Kodi unter Windows haben wir leider nur ruckelnde Bilder gesehen, das es auch anders geht sieht man aber wenn man auf LibreELEC (siehe weiter unten) umsteigt.



Leistungsaufnahme

Die maximale TDP des in der Intel NUC6i7KYK verbauten ntel Core i7-6770HQ liegt bei 45W.

Wie der Stromverbrauch im Betrieb aussieht haben wir hier für euch aufgelistet:

SzenarioIntel NUC6i7KYK Intel NUC6i5SYK/H
Windows Idle20W8,4W
Windows Energie Sparen1,0W0,9W
Prime 9578W29,9W
Heavyload84W29,8W
Cinebench 11.5 Multicore76W22,6W
Cinebench 15 Multicore80W23,3W
WinRAR 5 x64 max. Kompr.64W20,5W
7zip Benchmark70W-NV-*
Kodi 1080p Video h.264 24W12,8-13,2W
Kodi 4k Video h.264 25W14,1-15,5W
Kodi 1080p Video h.265 23W12,3W
Kodi 4k Video h.265 25W12,9-15,8W
LibreELEC 1080p Video26-29W8,8W**
LibreELEC 4k Video28-38W10,5W**
Standby0,8W0,5W

*Nicht Verfügbar. Der Wert wurde bei den Tests dieses Gerätes nicht ermittelt.
**Wert mit OpenELEC ermittelt


Benchmarks

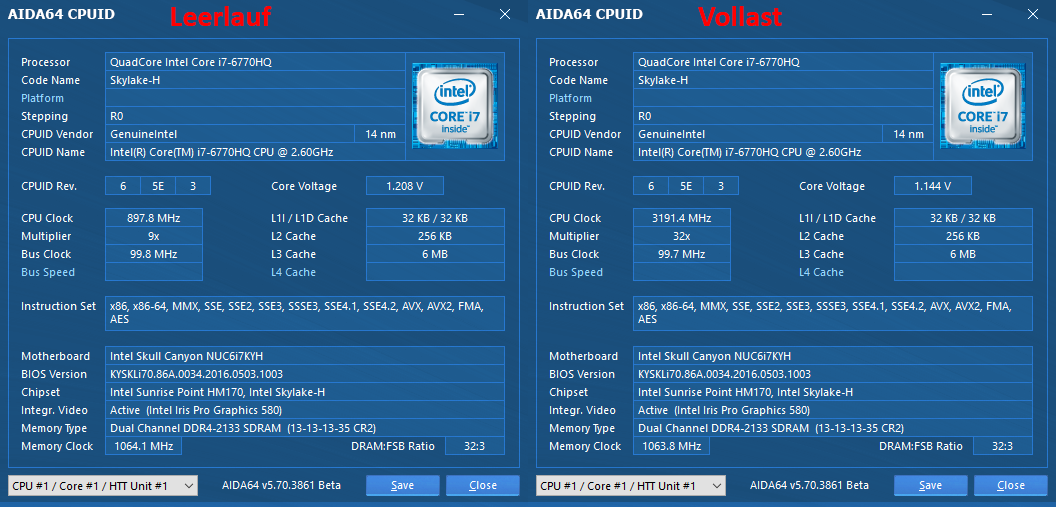

AIDA64 CPUID

Intel NUC6i7KYK - Skull Canyon im Test mit Windows 10 und LibreELEC


AIDA64 GPGPU

Intel NUC6i7KYK - Skull Canyon im Test mit Windows 10 und LibreELEC

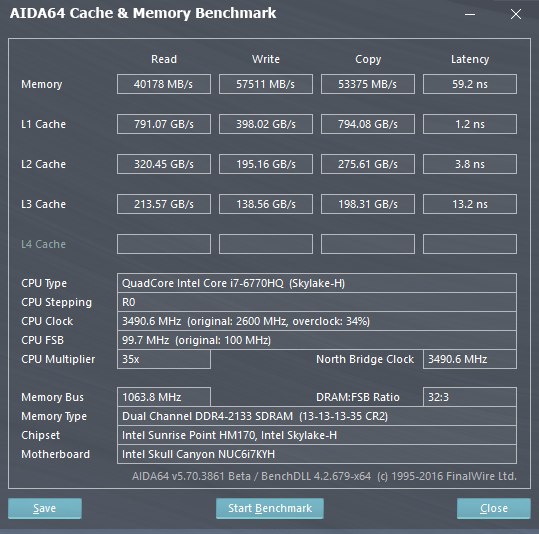

AIDA64 Cache & Memory Benchmark

Intel NUC6i7KYK - Skull Canyon im Test mit Windows 10 und LibreELEC

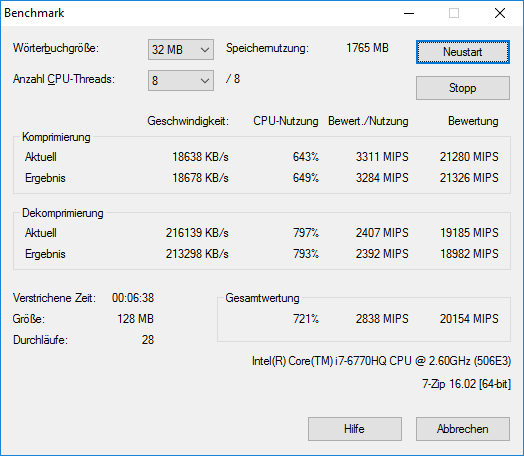

7-Zip Benchmark

Intel NUC6i7KYK - Skull Canyon im Test mit Windows 10 und LibreELEC

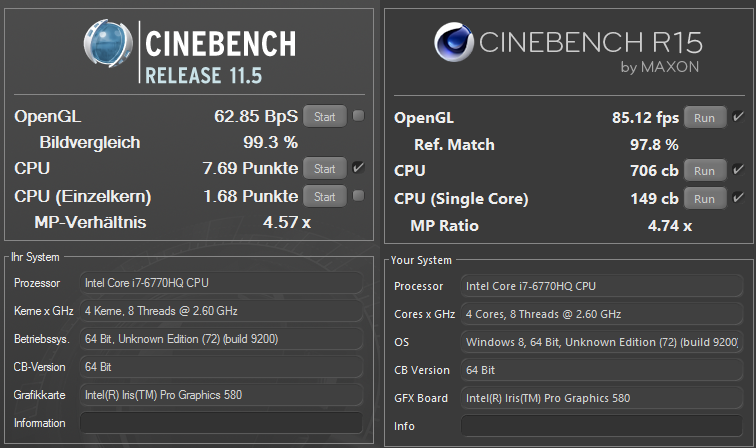

Cinebench 11.5 + 15

BenchmarkNUC6i7KYKNUC6i5RYK/HNUC6i3RYK/H
Cinebench 11.5 OpenGL Dual-Channel62,85BpS50,99 BpS30,77 BpS
Cinebench 11.5 CPU Single Core1,68 Punkte1,34 Punkte1,11 Punkte
Cinebench 11.5 CPU Multi Core7,69 Punkte3,24 Punkte2,75 Punkte
Cinebench 15 OpenGL Dual-Channel85,12 fps64,14 fps39,25 fps
Cinebench 15 CPU Single Core149 cb114 cb98 cb
Cinebench 15 CPU Multi Core706 cb299 cb251 cb

Intel NUC6i7KYK - Skull Canyon im Test mit Windows 10 und LibreELEC


Futuremark 3DMark

BenchmarkErgebnis
Fire Strike1.11908 Punkte
Sky Diver 1.08377 Punkte
Cloud Gate 1.112352 Punkte
Ice Storm 1.284133 Punkte

http://www.futuremark.com

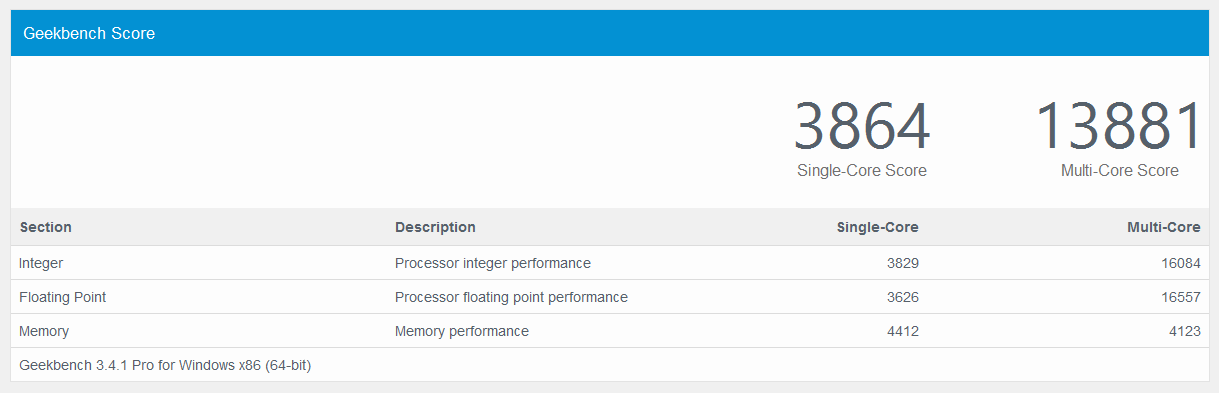

Geekbench

Intel NUC6i7KYK - Skull Canyon im Test mit Windows 10 und LibreELEC

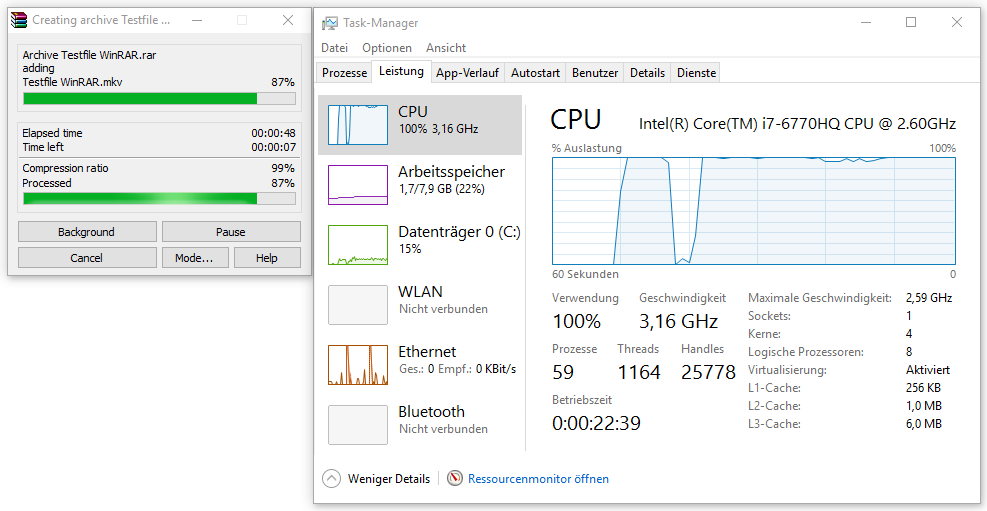

WinRAR

Um eine 1,565GB große MKV-Datei zu packen (Rar-Format, Max. Kompression) benötigte die Intel NUC6i7KYK 58 Sekunden was einer Geschwindigkeit von 27,63MB/s entspricht.

Intel NUC6i7KYK - Skull Canyon im Test mit Windows 10 und LibreELEC


7-Zip

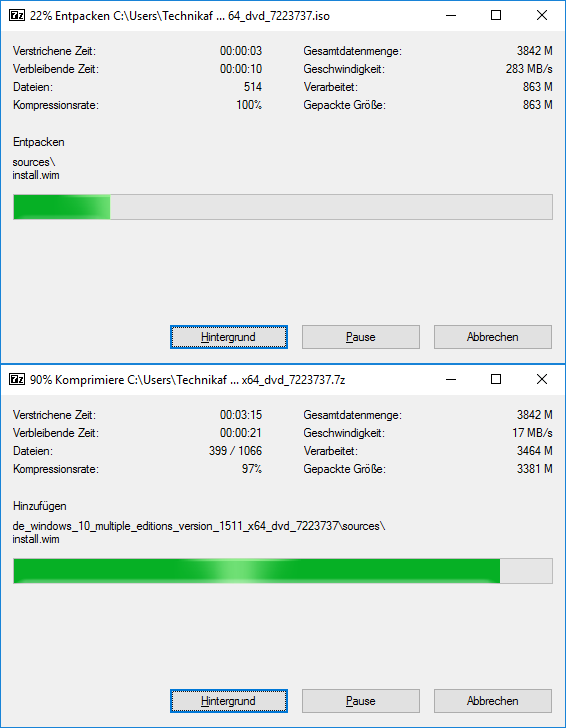

Um das aktuelle Windows 10 Pro Image (Vers. 1511 – 3,74GB) zu entpacken, benötigt die NUC gerade einmal 13 Sekunden (123,27MB/s) und auch das anschließende komprimieren ist bereits in 3:46 Minuten erledigt (7,09MB/s).

Intel NUC6i7KYK - Skull Canyon im Test mit Windows 10 und LibreELEC

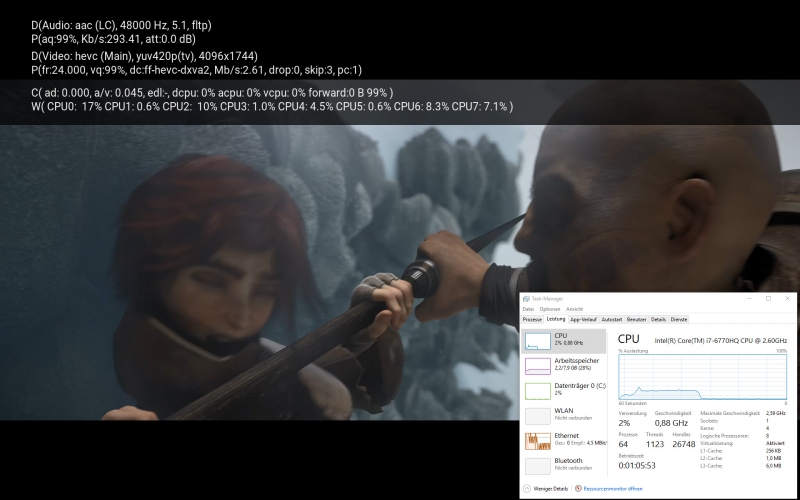

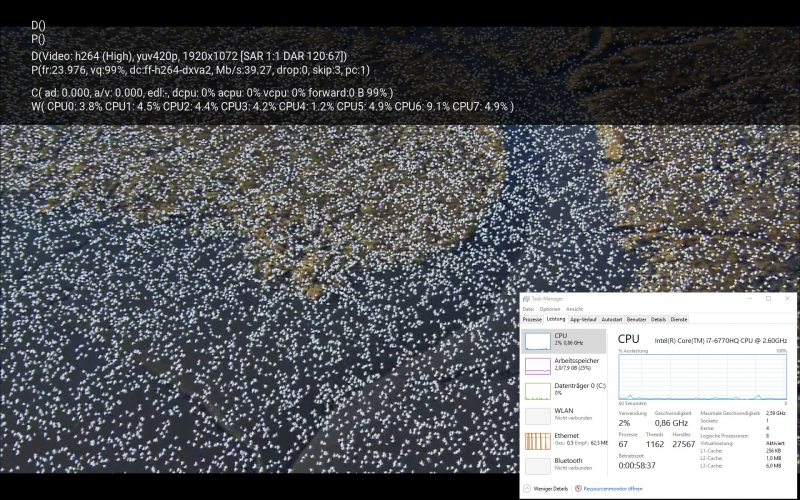

Die Prozessorauslastung bei der Wiedergabe aktueller Videodateien haben wir mit Kodi Version 16.1 (Jarvis) unter Windows 10 getestet.

TestAuslastung
Win Kodi 1080p BBB h.2642%
Win Kodi 1080p Birds h.2642%
Win Kodi 4k WTTS 2%
Win Kodi 4k TCEFS2%
Win Kodi 1080p Sintel h.2652%
Win Kodi 4k Sintel h.2652%
Win Kodi 4k Tears of Steel h.2652%
Win Kodi 4k TCL h.2652%


Bilder werden geladen ...
  • Intel NUC6i7KYK - Skull Canyon im Test mit Windows 10 und LibreELEC
  • Intel NUC6i7KYK - Skull Canyon im Test mit Windows 10 und LibreELEC
  • Intel NUC6i7KYK - Skull Canyon im Test mit Windows 10 und LibreELEC
  • Intel NUC6i7KYK - Skull Canyon im Test mit Windows 10 und LibreELEC
  • Intel NUC6i7KYK - Skull Canyon im Test mit Windows 10 und LibreELEC
  • Intel NUC6i7KYK - Skull Canyon im Test mit Windows 10 und LibreELEC
  • Intel NUC6i7KYK - Skull Canyon im Test mit Windows 10 und LibreELEC
  • Intel NUC6i7KYK - Skull Canyon im Test mit Windows 10 und LibreELEC
  • Intel NUC6i7KYK - Skull Canyon im Test mit Windows 10 und LibreELEC Thumbnail
  • Intel NUC6i7KYK - Skull Canyon im Test mit Windows 10 und LibreELEC Thumbnail
  • Intel NUC6i7KYK - Skull Canyon im Test mit Windows 10 und LibreELEC Thumbnail
  • Intel NUC6i7KYK - Skull Canyon im Test mit Windows 10 und LibreELEC Thumbnail
  • Intel NUC6i7KYK - Skull Canyon im Test mit Windows 10 und LibreELEC Thumbnail
  • Intel NUC6i7KYK - Skull Canyon im Test mit Windows 10 und LibreELEC Thumbnail
  • Intel NUC6i7KYK - Skull Canyon im Test mit Windows 10 und LibreELEC Thumbnail
  • Intel NUC6i7KYK - Skull Canyon im Test mit Windows 10 und LibreELEC Thumbnail



Wiedergabe von Online Videomaterial unter Windows

Amazon Prime bis Full HD
Ohne Probleme möglich. Die CPU-Auslastung bei dem Film Die Tribute von Panem Mockingjay Teil 1 in 1080p, lag zwischen 2 und 7%.

Youtube bis 4k
Problemlos möglich. Die CPU-Auslastung schwankte zwischen 2 und 4%.
(Testvideo: Costa Rica in 4K 60fps ULTRA HD)

ARD Mediathek
Auch hier ist das abspielen Problemlos möglich. Die CPU war nie über 2% ausgelastet. (HTML, höchste Qualität)

7tv.de
Benötigt etwas mehr Ressourcen, die CPU-Auslastung lag immer zwischen 2 und 5%.


(Verwendeter Browser: Microsoft Edge)



Die Intel NUC6i7KYK unter LibreELEC

Die aktuelle Version von LibreELEC 7.0.1 lies sich ohne Probleme installieren. Wir haben LibreELEC auf einem USB-Stick (Integral Fusion) installiert, die Installation auf der internen Festplatte ist aber auch Problemlos möglich.

Die Installation von LibreELEC funktioniert genau wie bei OpenELEC, daher könnt ihr bei Bedarf diese Anleitung benutzen: Schritt für Schritt Installationsanleitung für OpenELEC

Hier lässt sich, wie auch in Windows unter Kodi, alles abspielen, lediglich der Stromverbrauch ist etwas höher. Unter LibreELEC ist es sogar möglich HEVC Material mit 10bit bis zu einer Bildwiederholfrequenz von 29,976 Problemlos abzuspielen. Hierbei wird die CPU allerdings sehr beansprucht, da die CPU dieses Material in Software decodieren muss.



Bedienung der Intel NUC6i7KYK als Mediaplayer

Auch die NUC mit i7 Prozessor hat einen Infrarotempfänger integriert, welcher unter LibreELEC auch „out of the box“ funktioniert. Unter Windows muss man nur den Treiber installieren, dann lässt sich auch dort z.B. Kodi, wunderbar per Fernbedienung steuern.

Hierfür kann z.B. jede One For All Fernbedienung mit dem MCE-Profil genutzt werden. Diese sind nicht das beste was man kaufen, funktionieren aber alle einwandfrei. Wer mehr will kann natürlich auch zu einer Logitech Harmony greifen. Diese bieten einen wesentlich größeren Funktionsumfang, sind aber auch um einiges teurer.

Wir haben die Bedienung via Fernbedienung mit der One For All URC-7962 (Die es leider nicht mehr gibt) getestet und hiermit haben alle Funktionen, inklusive starten aus dem Standby, ohne Probleme funktioniert. Lediglich unter Windows 10 besteht das Problem, das sich die NUC nicht per Fernbedienung herunter fahren lässt.

Windows 10 scheint den Shut Down Befehl der Fernbedienung als "Energiespartaste" zu interpretieren und diese lässt sich nicht so einstellen das der PC herunter fährt. Aus diesem Energiesparmodus lässt sich die NUC aber auch per Fernbedienung wieder wecken und ist dann auch fast umgehend wieder verfügbar. Alternativ kann man die NUC auch über das Kodi-Menü komplett herunter fahren.

Wer noch ein wenig flexibler bei der Bedienung von Kodi sein möchte, dem kann ich eine kleine Funktastatur wie z.B. die Rii i8 empfehlen. Oder wer es etwas größer mag kann sie die Logitech K400 Plus ansehen, diese nutze ich immer für unsere Testgeräte.

HDMI-CEC ist in der NUC6i7KYK weder integriert, noch vorgesehen. Wer dies benötigt muss zum HDMI-CEC Adapter von Pulse Eight greifen



Die Intel NUC6i7KYK mit SteamOS

Leider habe ich SteamOS auf der Intel NUC6i7KYK nicht zum Laufen bekommen. Die Installation verlief problemlos, nach dem automatischen Backup der Systempartition und dem darauf folgenden Reboot kommt die NUC aber nur bis zur Anzeige des Steam-Logos. Das Logo wird dann einige Sekunden angezeigt und danach wird der Bildschirm schwarz und bleibt es auch. Sobald der Bildschirm schwarz wird, wird die CPU anscheinend durch irgendetwas voll ausgelastet, denn der Verbrauch steigt auf 70W und der Lüfter läuft auf höchster Stufe.

Ich gehe von einem Treiberproblem aus und werde die Installation in ein paar Wochen noch einmal versuchen. Stand jetzt, war zumindest bei uns, ein Betrieb mit SteamOS leider nicht möglich.



Technische Daten

TYPDetails
CPUIntel Core i7-6770HQ Quadcore Prozessor mit 2,6GHz (Turbo bis 3,50GHz)
ArchitekturSkylake - 14nm
Arbeitsspeicher2x DDR4L-2133 SODIMM, 1,2/1,35V, Bis zu 32GB (2x16GB)
Festplatte2x M.2 22x42/80, PCIe 3.0 X4
GrafikeinheitIntel Iris Pro Graphics 580, 72EU, 128MB eDRAM
Video Ports1x HDMI 1.4, 1x Mini Display Port 1.2, 1x USB 3.1 Typ-C
Card Reader1x SDXC Slot mit UHS-I Support
LAN1x Gigabit LAN (Intel I219-LM)
WIFIAC WLAN 867 Mbps (Intel AC-8260)
USB Ports2x USB 3.0 Vorne (1x Charging Port), 2x USB 3.0 Hinten + 2x USB 3.0 über internen Header
Audio PortsHDMI/Displayport Audio, 1x Stereo Klinke (Vorne), 1x Kombiniert Klinke/Toslink (Hinten)
Audio ChipsatzRealtek ALC233
Netzteil120W (19V, 6,32A), extern
BetriebssystemOhne, Windows 10 / LibreELEC ready
Abmessungenca. 211 x 116 x 28mm (LxBxH)
ReleaseQ2 / 2016
Aktueller Preis bei Amazon635 Euro



Shopping-Liste

ArtikelPreis
Intel NUC6i7KYKAb ca. 600,00 EUR
Arbeitsspeicher
8GB Kit Kingston HX421S13IBK2/8, DDR4-2133, 1.2V82 Euro
16GB Kit Kingston HX421S13IBK2/16, DDR4-2133, 1.2V140 Euro
4GB Kingston KVR21S15S8/4 DDR4-2133, 1.2V30 Euro
8GB Kingston KVR21S15D8/8 DDR4-2133, 1.2V65 Euro
M.2 SSD
256GB Samsung MZ-V5P256BW 950 PRO281 Euro
512GB Samsung MZ-V5P512BW 950 PRO336 Euro
USB-Stick
16GB Integral Fusion Mini USB 3.0 (140MB/s lesen, 10MB/s schreiben)12 Euro
16GB SanDisk Cruzer Extreme USB 3.0 (150MB/s lesen, 75MB/s schreiben)17 Euro
32GB Integral Fusion Mini USB 3.0 (140MB/s lesen, 20MB/s schreiben)21 Euro
32GB SanDisk Cruzer Extreme USB 3.0 (180MB/s lesen, 110MB/s schreiben)24 Euro



Fazit

Die NUC6i7KYK ist die leistungsstärkste NUC die Intel bisher auf den Markt gebracht hat. Die interne Intel Iris Pro Grafik reicht zwar nur für ältere bzw. Grafisch nicht allzu anspruchsvolle Spiele, dafür ist die verbaute 4-Kern CPU mit 8 Threads aber enorm potent.

Was Intel hier in dieses kleine Gehäuse gepackt ist schon erstaunlich. Auch wenn die Kühllösung uns nicht optimal erscheint, reicht sie doch im Alltag absolut aus.

Ob nun als Leistungsstarker Arbeits-PC, als Gaming PC für nicht so grafisch anspruchsvolle Games oder als PC zum Abspielen von Medien aller Art, in allen Bereichen macht die NUC6i7KYK ein super Figur.

Mit zur Zeit knapp 600 EUR ist die NUC6i7KYK wahrlich kein Schnäppchen, denn man bekommt hierfür nur ein Barebone Gerät für das RAM, Festplatte und Betriebssystem noch dazu gekauft werden müssen. So landet man schnell bei um die 900 EUR.

Für den Preis bekommt man allerdings auch den kleinsten, leistungsfähigsten Mini PC den wir bisher getestet haben.


PositivNegativ
Sehr leistungsfähige CPUSehr hochpreisig
Sehr kompaktes FormatNeuere Spiele nur begrenzt spielbar
Ältere Spiele mit interner Grafik spielbar




17 Kommentare

Von Resul am 27.06.2017
Besucher

Ist der NUC6i7KYK eigentlich auch für den Serverbetrieb mit mehreren virtualisierten Maschinen geeignet?

Ich Frage deswegen, weil ich den Zotac mi551 hatte, den ich im Serverbetrieb mit 4-5 VMs am laufen hatte. Nach wenigen Monaten hat er dann den Geist aufgegeben und ich musste ihn zurückschicken, weil er noch Garantie hatte.

Von Dennis am 18.02.2017
Technikaffe.de Team

1044 Beiträge
@Axel:

Von denen die ich kenne, ist dies hier zur Zeit der Leistungsstärkste Mini PC.

Mehr Leisten kann z.B. die ZBOX Magnus-Serie von Zotac, Diese ist dann aber auch wesentlich größer.

Gruß
Dennis

Von Dennis am 18.02.2017
Technikaffe.de Team

1044 Beiträge
@Axel:

Von denen die ich kenne, ist dies hier zur Zeit der Leistungsstärkste Mini PC.

Mehr Leisten kann z.B. die ZBOX Magnus, ist dann aber auch wesentlich größer.

Gruß
Dennis

Von Axel am 17.02.2017
Besucher

"Für den Preis bekommt man allerdings auch den kleinsten, leistungsfähigsten Mini PC den wir bisher getestet haben."

Mich interessiert spontan welcher denn der Kleinste und Leistungsfähigste Mini Pc ist.

Von Dennis am 09.02.2017
Technikaffe.de Team

1044 Beiträge
@Klaus Grabner:

Ich habe 2x LG 27UD68-W (Test findest du hier bei uns) und möchte die nicht mehr missen.

34" Curved habe ich noch nicht live gesehen, mich macht hier aber die geringere Auflösung im Vergleich zu 2 27" 4k Monitoren skeptisch.

Gruß
Dennis

Von Klaus Grabner am 09.02.2017
Besucher

Hallo,
Hab die Skull mittlerweile fast ein halbes Jahr in Betrieb und bereue es nicht.
Nun möchte ich aber meinen älteren 27" Samsung gegen was größeres tauschen.
Entweder 2x 27" parallel oder noch besser einen 34" (curved?), da ist ja seit kurzem ein neuer Dell heraussen....Hab mich ein bisschen durchs Internet gewühlt, Daisy Chain etc. kennengelernt, weiß aber noch immer nicht was die beste Lösung wäre, 2 Monitore oder ein großer, und welche Anschlüsse am besten wie verwendet werden....Benutzte die Skull vorwiegend für Office Betrieb und etwas YouTube/Filme gucken, vielleicht zukünftig mal auch für das eine oder andere Spiel, wobei das sicher die Ausnahme bleiben wird...
Gibts da Tipps dazu?
Danke, Klaus.

Von Dennis am 12.08.2016
Technikaffe.de Team

1044 Beiträge
@Klaus:

1.) Du kannst deine USB Tastatur und Maus sofort nutzen.

2.) das ISO Manns du dir z.B. bei Chip.de ganz legal herunter laden. Die Lizenz kaufst du z.B. Bei Amazon.

3.) Geht beides.

4.) Nö :)

Gruß
Dennis

Von Klaus am 12.08.2016
Besucher

Hallo, super Review! Hab mir grad eine Skull Canyon bestellt.
Kurze Fragen bitte noch zum Erstaufsetzen:
1.) Kann ich an der jungfräulichen NUC meine bewährte Logitech MK710 (Unifying Empfänger) anstecken zum Installieren oder benötigt die Skull Canyon irgendeine USB Kabeltastatur/-Maus bis alles installiert wurde? Wegen Treibern etc. Oder brauche ich überhaupt was ganz anderes?
2.) Ich hätte gerne eine ganz legale Vollversion inkl. Seriennummer für später von Win 10 Pro. Wie funktioniert das mit dem Download dieser sog. "ISO"-Versionen...wie wird die aktiviert, was kostet danach der Key etc.? Eine Vollversion kostet bei MS ja 270.-
3.) Benötige ich das Windows auf USB Stick oder lässt sich das auch von einem externen DVD Laufwerk installieren?
4.) Was gilt es sonst noch zu beachten?
Danke, Klaus.

Von DDFVF am 09.06.2016
Besucher

Bisher das beste Review, welches ich zu dem NUC gelesen habe. Schön, dass sich TechnikAffe hier mühe gibt!

Ich hab die Kiste zuhause stehen und bin mir nich tsicher, ob ich sie zurückschicken soll, eigtl. alles tutti, aber die Lüftergeräusche nerven mich schon sehr, habe fast durchgängig 65-70 Grad, ab über 70 Grad fängt er mit kühlen an, und das sogar im idle bzw. moderatem surf verhalten, ist halt die Frage, ob man das mit selbst basteln arg viel leise rbekommt...

Von Neunzehn am 09.06.2016
Registrierter Benutzer

5 Beiträge
Danke Dennis, habe soeben ein Upgrade auf die latest Stable von LibreELEC durchgeführt und direkt mal an die Jungs donated. Ehrlichgesagt war ich auch schon misstrauisch, warum das mit Jarvis so lange gedauert hat und noch immer nicht Stable ist. Damit ist jetzt dann Schluss :)

Von Dennis am 08.06.2016
Technikaffe.de Team

1044 Beiträge
@Dom:

HDCP 2.2 wird unterstützt.

Das Intel nur HDMI 2.0 angibt, wird das auch so sein. HDMI 2.0b gibt es meines Wissens nach auch gar nicht.

Gruß
Dennis

Von Dom am 08.06.2016
Besucher

HDMI 2.0 Anschluss o_O, a oder b? Kann der HDCP 2.2? Bin ja schon überrascht, hätte ich erst mit Kaby Lake erwartet.

Von Dennis am 08.06.2016
Technikaffe.de Team

1044 Beiträge
@Neunzehn:

Danke für den Hinweis, das probiere ich demnächst mal aus und nehme es dann zukünftig mit auf.

Bezüglich LibreELEC/OpenELEC. Seit einiger Zeit habe ich das Gefühl das bei OpenELEC das Geld verdienen mit diesen Wetek Playern im Vordergrund steht und die Entwicklung von OpenELEC in den Hintergrund gerückt ist. Das sieht man z.B. daran das lange gar keine Updates kamen und vor kurzem erst die auf Jarvis basierende BETA veröffentlicht wurde. Bei LibreELEC wird schon lange an Krypton gearbeitet und das aktuelle Stable Release basiert schon auf Jarvis.

Bestätigt wurde ich in meiner Annahme dann darin, das einige der Hauptentwickler von OpenELEC LibreELEC ins Leben gerufen haben. Hier eine nette Analogie zu dem Thema: https://libreelec.tv/2016/03/lets-rock-this-gig/

Gruß
Dennis

Von Dennis am 08.06.2016
Technikaffe.de Team

1044 Beiträge
@Loïc:
Woran das genau liegt weiß ich leider auch nicht, minderwertige Komponenten sind aber mit bestimmt nicht der Grund.


@Lars:
Das geht mit Sicherheit.

Von Neunzehn am 08.06.2016
Registrierter Benutzer

5 Beiträge
Danke für den Artikel :)
Übrigens geht die Windows10 USB Installation kinderleicht mit dem MediaCreationTool von Microsoft: https://www.microsoft.com/de-de/software-download/windows10ISO
Das erledigt das Runterladen und bootbaren USB Stick Erstellen automatisch.
Hat LibreELEC gegenüber OpenELEC irgendwelche Vorteile?

Von Lars am 08.06.2016
Besucher

Was mich bei dem kleinen Teil wirklich interessiert ist, ob sich der Skull Canyon es mit einer externen Grafikkarte via Razer Core in einem high end Gaming-PC verwandeln kann.

Von Loïc am 07.06.2016
Registrierter Benutzer

49 Beiträge
Schöner und ausfühelicher Test.
Aber wie kann es sein, dass ein auf Notebookhardware basierte PC so ein grosser IDLE Verbrauch hat?

Habe ein Fujitsu Q920 mit Desktop i5 welcher nur etwas mehr als 10W auf der 230V seite verbaucht.

Zudem wie ist es mit einer CPU TDP von 45W möglich, dass der Verbrauch so viel höher sein kann?
Das ist ja fast der Verbrauch eines Notebook mit i7 45W und Nvida Geforce 950m/960m, welches im ILDE sogar unter 10W Verbrauch inkl. Bildschirm sein kann. Auf Notebookcheck gibt es schöne Vergleiche.

Generell ist das Phänomen auch bei den NUCs, Brix und Consorte, dass diese relativ zur Verbauten Hardware höhere Verbrauche aufweisen. Wurden dort schlechtere Ware verbaut oder Optimisation fehlt?

Gibt es einen Grund?

Danke

Diesen Artikel kommentieren:



  • Feedback
  • kurze, artikelbezogene Fragen





  • Hilfestellung bei Problemen
  • Fragen zu ähnlichen Themen




Ähnliche Artikel
Mit der NUC7i3BNK / NUC7i3BNH testen wir heute, nach der NUC mit Celeron Prozessor (NUC6CAYH / NUC6CAYS) und der ASRock Beebox mit i3 CPU (Beebox-S 7100U), den dritten Mini PC in d..
Seit Ende 2015 bastelt die FreeNAS Community am Nachfolger zur schon etwas in die Jahre gekommenen 9er Version. FreeNAS 10 erhält neben der Unterstützung von aktueller Hardware w..
Mit der NUC6CAYH / NUC6CAYS testen wir heute den neuen Einsteiger Mini PC aus dem Hause Intel. Die “kleine” NUC kommt in 2 Varianten die sich nur im Lieferumfang unterscheiden...
Über den Autor
Mit seinen 36 Jahren ist Dennis nicht nur der Senior des Technikaffe Teams, er hat im Laufe seines langen Lebens auch viel Erfahrung im Heimkinobereich sammeln können. Für seine "Packen wirs einfach an" Mentalität mögen wir Ihn noch mehr als für seine Fahrkünste.
