ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC

Es geht wieder los, die neue Generation der Mini PCs kommt nach und nach auf den Markt und wir werden in den kommenden Wochen die beliebtesten Vertreter testen. Starten tun wir heute mit dem Test der neuen ASRock Beebox-S 7100U.

ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC


In der Beebox-S 7100U hat ASRock mit dem Intel Core i3-7100U einen Dualcore Prozessor verbaut, welcher auf der aktuellen Kaby Lake Architektur basiert.

Die Anschlussmöglichkeiten sind umfangreich, aber vor allem auf dem aktuellen Stand der Technik. So kommt hier beispielsweise ein HDMI 2.0 Port zum Einsatz und auch USB 3.1 (USB-C) ist mit an Bord.

Aufgrund der verbauten CPU erwarten wir uns einen stromsparenden Mini-PC, der als Office PC und Media PC ein gute Figur machen sollte. Ob unsere Erwartungen erfüllt wurden, könnt ihr in unserem umfangreichen Test nachlesen...



Lieferumfang

Der Lieferumfang besteht aus:
1x Beebox-S 7100U, 1x Netzteil, 1x Netzkabel, 1 Mini Fernbedienung, Adapter für 80mm M.2 SSD, 1x Tüte mit Schrauben (HDD / VESA-Halterung), 1x VESA-Halterung, 1x Kabel für 2,5” HDD/SSD, 1x CD mit Treibern, 1x Kurzanleitung.

ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC




Externe Anschlüsse

Die externen Anschlüsse sind allesamt auf dem aktuellen Stand der Technik. Für einen Mini PC ist auch die Anzahl der Buchsen ausreichend bemessen. Das einzige was man bemängeln könnte ist der fehlende Kartenleser.

Im Detail hat die Beebox-S 7100U die folgenden Anschlüsse:

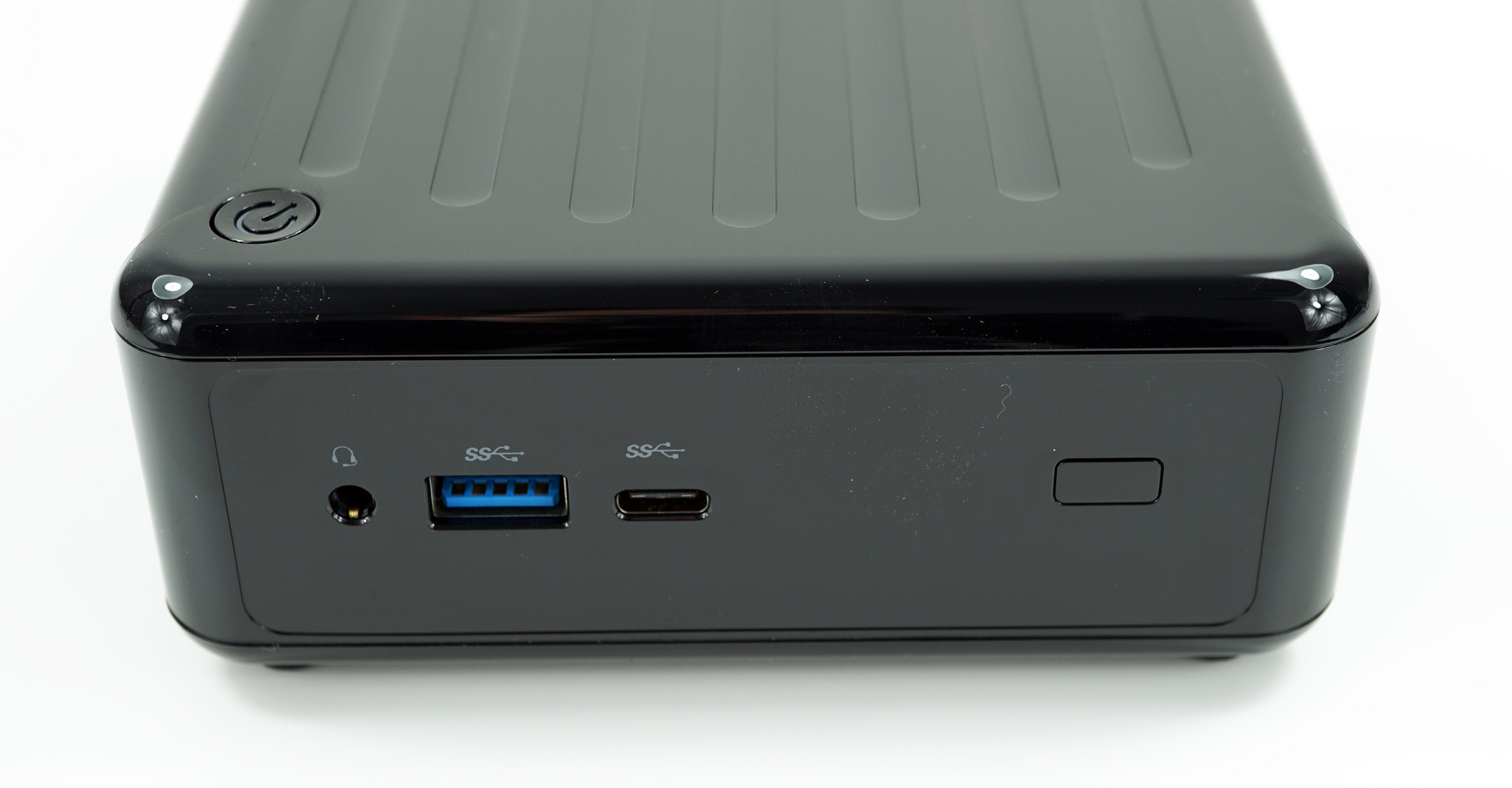

Vorderseite
1x Kombinierter Klinkeneingang für Mikrofon/Kopfhörer, 1x USB 3.0 (Typ-A), 1x USB 3.1 (Typ C), 1x Infrarotempfänger.

ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC

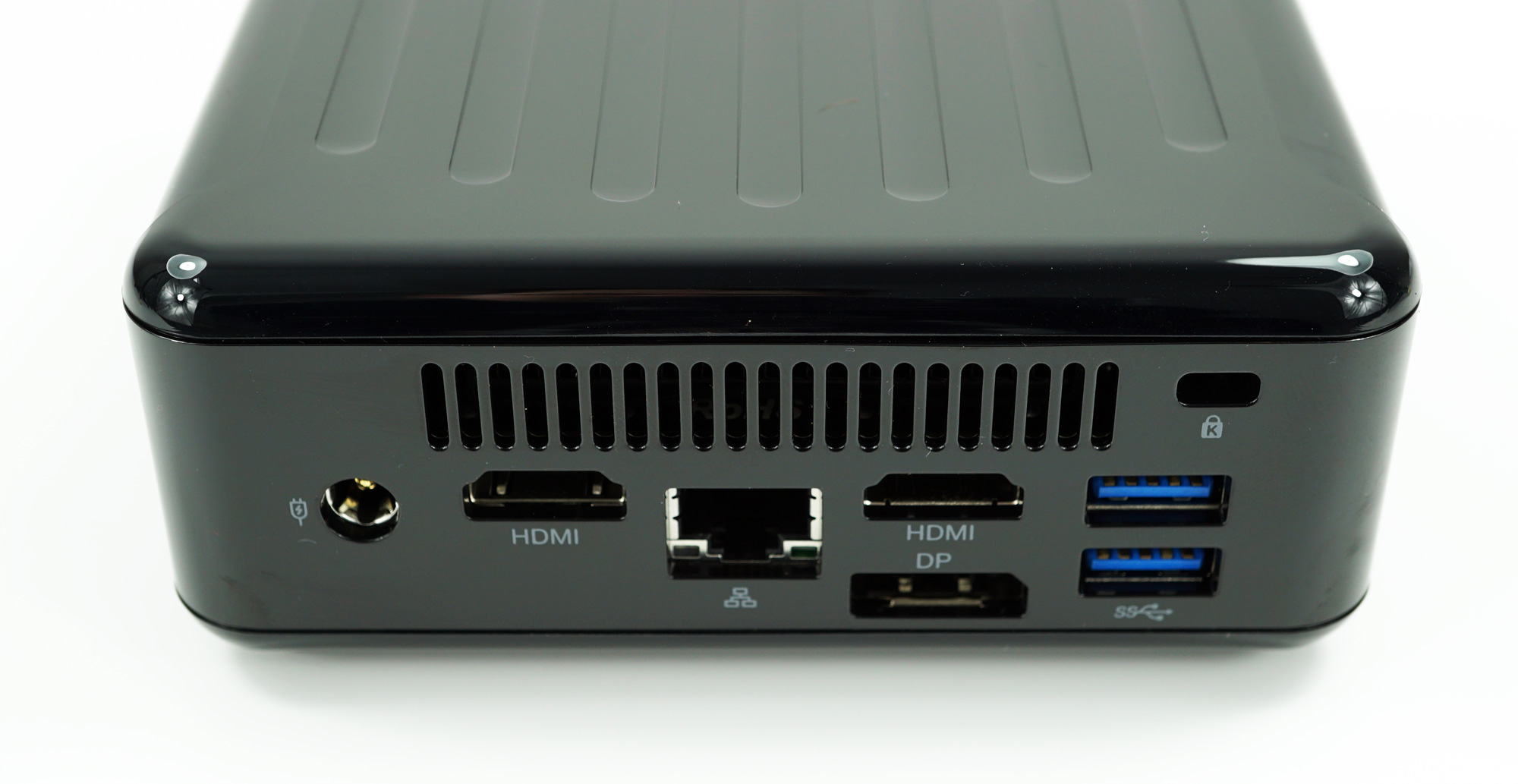

Rückseite
2x USB 3.0 (Typ-A), 1x HDMI 1,4b, 1x Displayport 1.2, 1x Gigabit LAN (RJ45), 1x HDMI 2.0, 1x Netzteilbuchse

ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC



Netzwerk

Die Beebox-S 7100U ist mit einem Gigabit Netzwerkanschluss ausgestattet. Verbaut wurde hier einen Netzwerkchipsatz von Intel (Intel I219-V).

Bei der kabellosen Anbindung setzt ASRock auf ein austauschbares Dual-Band Wireless-AC Modul von Intel (Intel AC-3160). Die Geschwindigkeit des Moduls ist mit bis zu 433 Mbps angegeben und Bluetooth 4.0 ist im Modul mit integriert.

ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC


Da die WLAN-Antennen im Gehäuse verbaut sind, ist die Geschwindigkeit des WLANs nicht optimal. Ich bin in meinen Tests auf Maximal 29 MB/s gekommen und das bei meinem Testaufbau wo der Access Point (UniFi AP-AC-Pro / Datenübertragungsrate bis zu 1300 MBit/s) knapp einen Meter daneben steht. Sobald ich ein Hindernis (habe hier eine Intel NUC mit Verpackung genommen) neben die Beebox gestellt habe, ist die Geschwindigkeit auf knappe 20 MB/s eingebrochen.

Bei einer theoretisch möglichen Geschwindigkeit von 54 MB/s sind die ermittelten Werte leider enttäuschend.



Festplatte

In der kleinen Beebox können eine 2,5” HDD/SSD und eine M.2 SSD (60 oder 80mm) eingebaut werden. Aufgrund des geringen Platzes rate ich hier vom Einbau einer normalen HDD ab, da die Wärme der HDD hier nicht optimal abgeführt werden kann.

Für die HDD/SSD steht ein SATA3 mit 6 Gb/s zur Verfügung. Der Slot für die M.2 SSD ist mit 4 Lanes per PCIe 3.0 angebunden. Das heißt, dass der Slot theoretisch eine maximale Übertragungsrate von 3938 MB/s ermöglicht.

Zum Einbau der SSD muss Diese mit der unteren Abdeckung verschraubt und mit dem beiliegenden Kabel verbunden werden (Bild 1). Danach werden die einzelnen Kabel auf das Mainboard gesteckt (Bild 2) und die Abdeckung wieder mit dem Gehäuse verschraubt. Achtet beim Schließen der Abdeckung darauf, dass sich das Kabel hinter den Arbeitsspeicher legt (Bild 3). Biegt dazu am besten das Kabel vor dem Schließen ein bisschen in Form.

Bilder werden geladen ...
  • ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC
  • ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC
  • ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC
  • ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC Thumbnail
  • ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC Thumbnail
  • ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC Thumbnail



Die M.2 SSD wird eigentlich nur in den Slot gesteckt, herunter gedrückt und dann am Ende mit einer Schraube fixiert. Das funktioniert aber nur mit einer 60mm langen M.2 SSD (Typ 2260). Wenn ihr eine 80mm lange M.2 SSD (Typ 2280) habt, muss vorher noch der beiliegende Adapter eingebaut werden. Dazu muss als erstes das Gewinde auf dem Board entfernt werden (Bild 1). Danach kommt an die gleiche Stelle der beiliegende Adapter (Bild 3). Jetzt kann auch die lange M.2 SSD wie oben beschrieben eingebaut werden (Bild 4).

Bilder werden geladen ...
  • ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC
  • ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC
  • ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC
  • ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC
  • ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC Thumbnail
  • ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC Thumbnail
  • ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC Thumbnail
  • ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC Thumbnail



Die Anbindung der Festplatten funktioniert so wie sie soll. Den SATA3 Anschluss haben wir mit einer 120GB Samsung 850 EVO (1.) und den M.2 Slot mit einer 500GB Samsung 960 EVO (2.) getestet. Hier die Ergebnisse unserer Benchmarks:

Bilder werden geladen ...
  • ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC
  • ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC
  • ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC
  • ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC
  • ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC Thumbnail
  • ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC Thumbnail
  • ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC Thumbnail
  • ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC Thumbnail


TYPSeq. LesenSeq. Schreiben
1. Herstellerangaben540 MB/Sek.520 MB/Sek.
1. CrystalDiskMark539 MB/Sek.483 MB/Sek.
1. ATTO Benchmark551 MB/Sek.442 MB/Sek.
2. Herstellerangaben3.200 MB/Sek.1.800MB/Sek.
2. CrystalDiskMark3.395 MB/Sek.1.760 MB/Sek.
2. ATTO Benchmark3.150 MB/Sek.1.761 MB/Sek.



Arbeitsspeicher

Die Beebox-S 7100U verfügt über 2 Speicherbänke in denen insgesamt bis zu 32GB DDR4, SO-DIMM, 1,2V Arbeitsspeicher mit bis zu 2133 MHz verbaut werden können.

ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC


Durch die 2 verfügbaren Speicherbänke lässt sich der Dual-Channel Modus nutzen. Dies ist ratsam, wenn die interne Grafikeinheit voll ausgenutzt werden soll.

In unserem Testgerät haben wir 2 4GB-Module von Kingston (HX421S13IBK2/8) verbaut. Diese funktionieren einwandfrei.

Alle von ASRock freigegebenen Module könnt ihr euch hier anschauen:
http://www.asrock.com/nettop/avl/Beebox-S%20Series%20(Kaby%20Lake).pdf

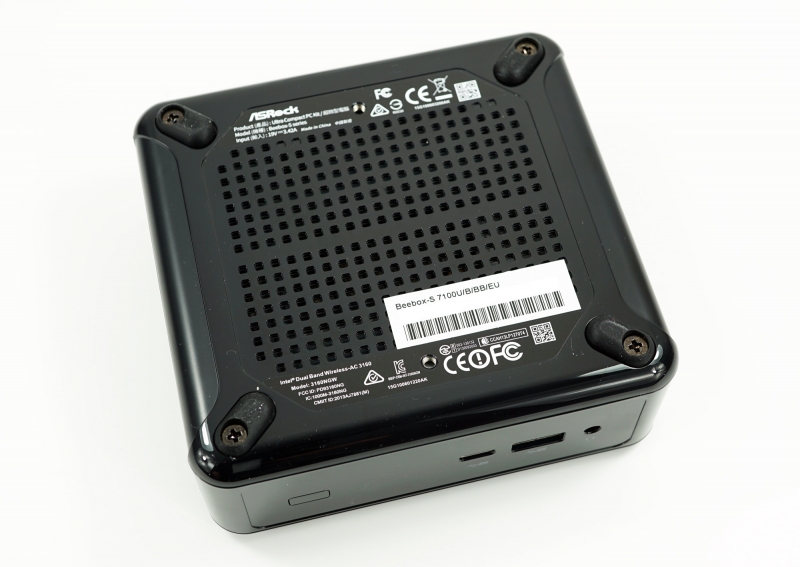

Verarbeitung

Seit Einführung der Beeboxen hat ASRock nichts am Design geändert. Auch die Beebox-S 7100U kommt im komplett schwarzen Kunststoffgehäuse. Bis auf die matten Seitenteile, sind alle anderen Flächen glänzend. Diese Flächen sind zwar nicht ganz so empfänglich für Kratzer wie die NUCs von Intel, bei jeder Berührung hinterlässt man aber seine Fingerabdrücke.

Ansonsten ist das Design halt schön schlicht. Mir mir persönlich gefällt das sehr gut, da sich die Beebox so unauffällig integrieren lässt.

Bilder werden geladen ...
  • ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC
  • ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC
  • ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC
  • ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC
  • ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC Thumbnail
  • ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC Thumbnail
  • ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC Thumbnail
  • ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC Thumbnail




Ausgabe Audio + Video

Digital Audio kann die Beebox über beide HDMI Ports und über den DisplayPort ausgeben. Unter Windows mit dem aktuellen Kodi (Version 17 / Krypton) werden auch alle HD-Tonspuren ausgegeben. (Tipp: HD-Tonspuren unter Windows aktivieren)

Über den HDMI 2.0 Port dauert es zwar einen kleinen Moment bis der HD-Ton wiedergegeben wird, dann funktioniert aber alles einwandfrei. Unter LibreELEC ist die Ausgabe über den HDMI 2.0 Port zur Zeit noch nicht möglich.

Zusätzlich kann die Beebox natürlich auch Stereoton über die Klinkenbuchse auf der Vorderseite ausgeben.

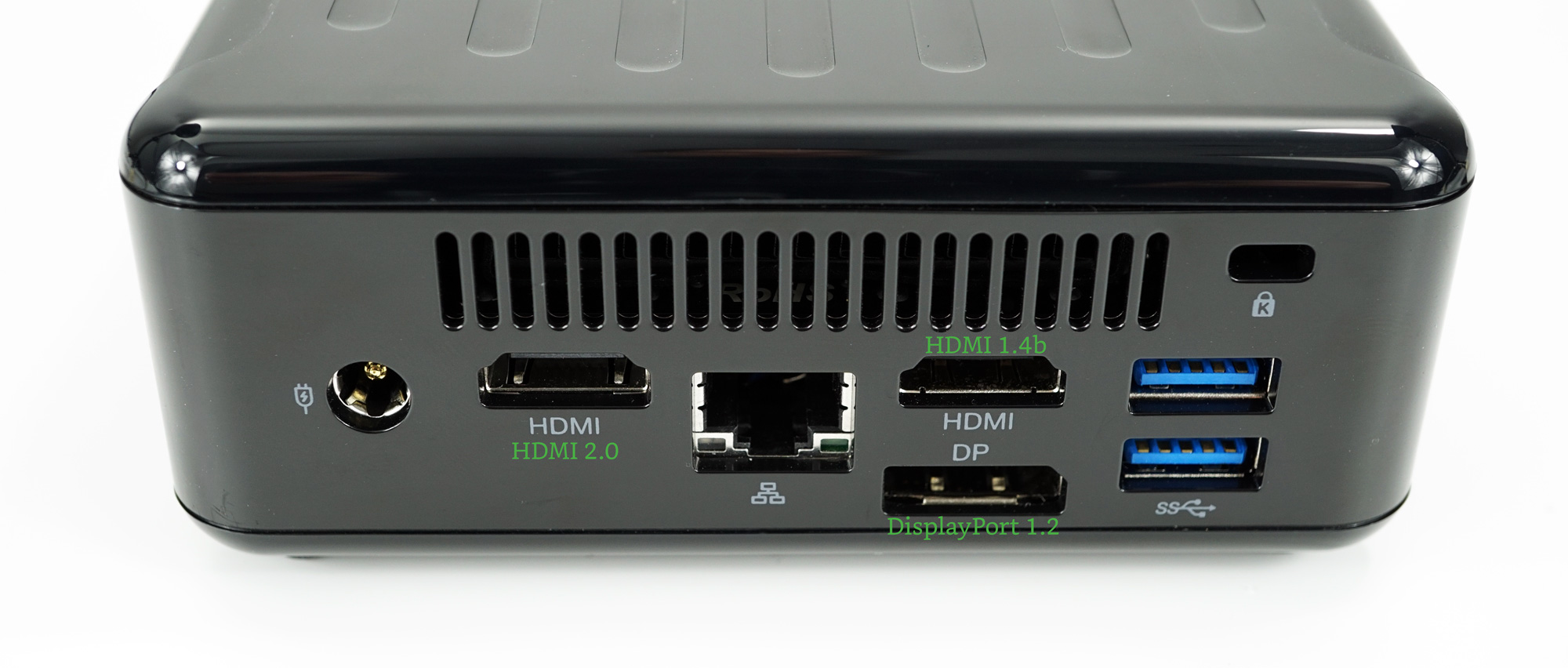

Der HDMI Port über dem DisplayPort trägt die Spezifikation 1.4b und unterstützt eine maximale Auflösung von 4096x2160 Bildpunkten bei 30Hz, der DisplayPort besitzt die Spezifikation 1.2 und unterstützt somit eine maximale Auflösung von 4096x2340 Pixeln bei 60Hz. Der einzelne HDMI Port hat die Spezifikation 2.0 und unterstützt Auflösungen von bis zu 4096x2160 Pixeln bei 60Hz.


ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC

TYPMax. Auflösung
HDMI 1.4b4096 x 2160 @ 30 Hz
Display Port 1.24096 x 2340 @ 60 Hz
HDMI 2.04096 x 2160 @ 60 Hz


Mit den 3 Ports lassen sich maximal 2 Monitore zur gleichen Zeit betreiben. Folgende Konstellationen sind möglich:

TYPMax. Auflösung
HDMI 1.4b + HDMI 2.04096 x 2160 @ 30 Hz + 4096 x 2160 @ 60 Hz
Display Port 1.2 + HDMI 2.04096 x 2340 @ 60 Hz + 4096 x 2160 @ 60 Hz



Grafikeinheit

Die verbaute Intel HD Graphics 620, ist mit 24 EU (Execution Units) ausgestattet und taktet mit 0,30GHz (Turbo bis 1,00 GHz).

Das ist für einen Office-PC ausreichend, für aufwendigere Anwendungen ist die Grafik aber nicht geeignet.

Schaut am besten in den Benchmarkbereich und vergleicht die Grafikleistung mit eurer aktuellen Grafik, um einzuschätzen zu was die hier verbaute Grafikeinheit in der Lage ist.

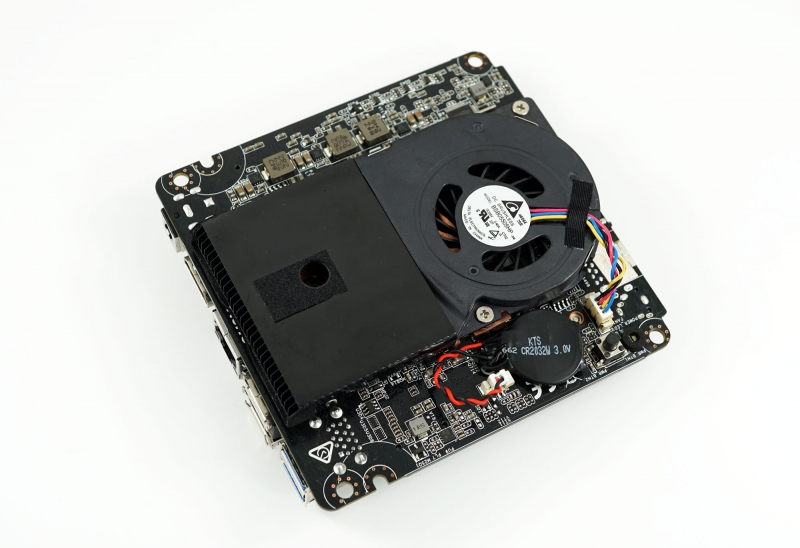

Lautstärke / Kühlung

Bei der Kühllösung setzt ASRock auf einen kleinen Lüfter der im normalen Betrieb meist so langsam dreht das dieser auch aus nähester Entfernung nicht wahrzunehmen ist. Erst wenn man die Beebox-S 7100U stark auslastet fängt der Lüfter an schneller zu drehen. Dann hört man den Lüfter zwar deutlich, extrem laut wird er aber auch dann nicht.

Die Kühlung der Beebox ist als absolut ausreichend zu beschreiben. Selbst bei längerer Vollauslastung hat die CPU niemals ihrer Maximaltemperatur von 100°C erreicht. Beim Stresstest mit AIDA64, lag die maximal von uns erreichte Temperatur bei 81°C.

Das Gehäuse wurde während des Tests nicht mehr als handwarm. Auf der Oberseite haben wir maximal 40°C und auf der Unterseite sogar weniger als 30°C gemessen.

Bilder werden geladen ...
  • ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC
  • ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC
  • ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC
  • ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC
  • ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC Thumbnail
  • ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC Thumbnail
  • ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC Thumbnail
  • ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC Thumbnail




Installation von Windows 10 - 64bit

Die Installation von Windows 10 lief ohne Probleme und sehr zügig durch.

Hier eine kleine Kurzanleitung zur Installation:

1. Windows Image herunterladen (z.B. bei Chip.de)
2. Bootfähigen USB-Stick erstellen
3. Windows Image entpacken und Inhalt auf den USB-Stick kopieren
4. Mit dem USB-Stick booten
5. Windows 10 installieren

Die Treiber für die Beebox-S 7100U stellt ASRock hier zum Download bereit:
Treiber ASRock Beebox-S 7100U



Windows 10 – Arbeiten + Medienwiedergabe

Der Startvorgang von Windows 10 dauert knapp 19 Sekunden, danach erscheint der Desktop und die Beebox ist einsatzbereit.

Für einen Office PC reicht die verbaute CPU absolut aus. Windows 10 läuft flüssig und auch mehrere Programme auf einmal lassen sich ohne Verzögerung starten und nutzen.

Um herauszufinden ob die CPU für euch ausreichend ist, schaut am besten in den Benchmarkbereich oder vergleicht den hier verbauten Prozessor mit einer euch bekannten CPU. Hierzu könnt ihr unseren CPU-Vergleich nutzen.

Seit Kaby Lake wird nun auch endlich der HEVC Codec mit 10 bit in Hardware decodiert. Daraus resultiert, dass alle unsere Testfiles bis 4k problemlos abgespielt werden konnten. Dabei spielte es keine Rolle mit welchem Codec die Videodatei encodiert wurde. Getestet haben wir die Medienwiedergabe mit der aktuellen Kodi Version 17 (Krypton).



Leistungsaufnahme

Die maximale TDP des in der Beebox-S U7100 verbauten Intel Core i3-7100U liegt bei niedrigen 15W.

Wie der Stromverbrauch im Betrieb unter Windows aussieht, könnt ihr euch hier ansehen:

SzenarioVerbrauch
Windows Idle6,8W
Windows Energie Sparen1,1W
Standby Windows0,4W
Prime 9525,7W
Heavyload26,4W
Cinebench 11.5 Multicore17,5W
Cinebench 15 Multicore17,8W
WinRAR16,5W
7zip Benchmark16,1W
Kodi 1080p Video h.26417,0-17,4W
Kodi 4k Video h.26416,0-16,9W
Kodi 1080p Video h.26520,2W
Kodi 4k Video h.265 8bit15,4-20,6W
Kodi 4k Video h.265 10bit16,5-19,6W



Benchmarks

AIDA64 CPUID

ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC



AIDA64 GPGPU

ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC



AIDA64 Cache & Memory Benchmark

ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC



7-Zip Benchmark

ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC



Cinebench 11.5 + 15

BenchmarkErgebnis
Cinebench 11.5 OpenGL33,02 BpS
Cinebench 11.5 CPU Single Core1,15 Punkte
Cinebench 11.5 CPU Multi Core2,85 Punkte
Cinebench 15 OpenGL43,90 BpS
Cinebench 15 CPU Single Core98 Punkte
Cinebench 15 CPU Multi Core260 Punkte

ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC



Futuremark 3DMark

BenchmarkErgebnis
Time Spy369
Fire Strike927
Sky Diver3778
Cloud Gate5499
Ice Storm47826

ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC


http://www.futuremark.com


Geekbench

ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC

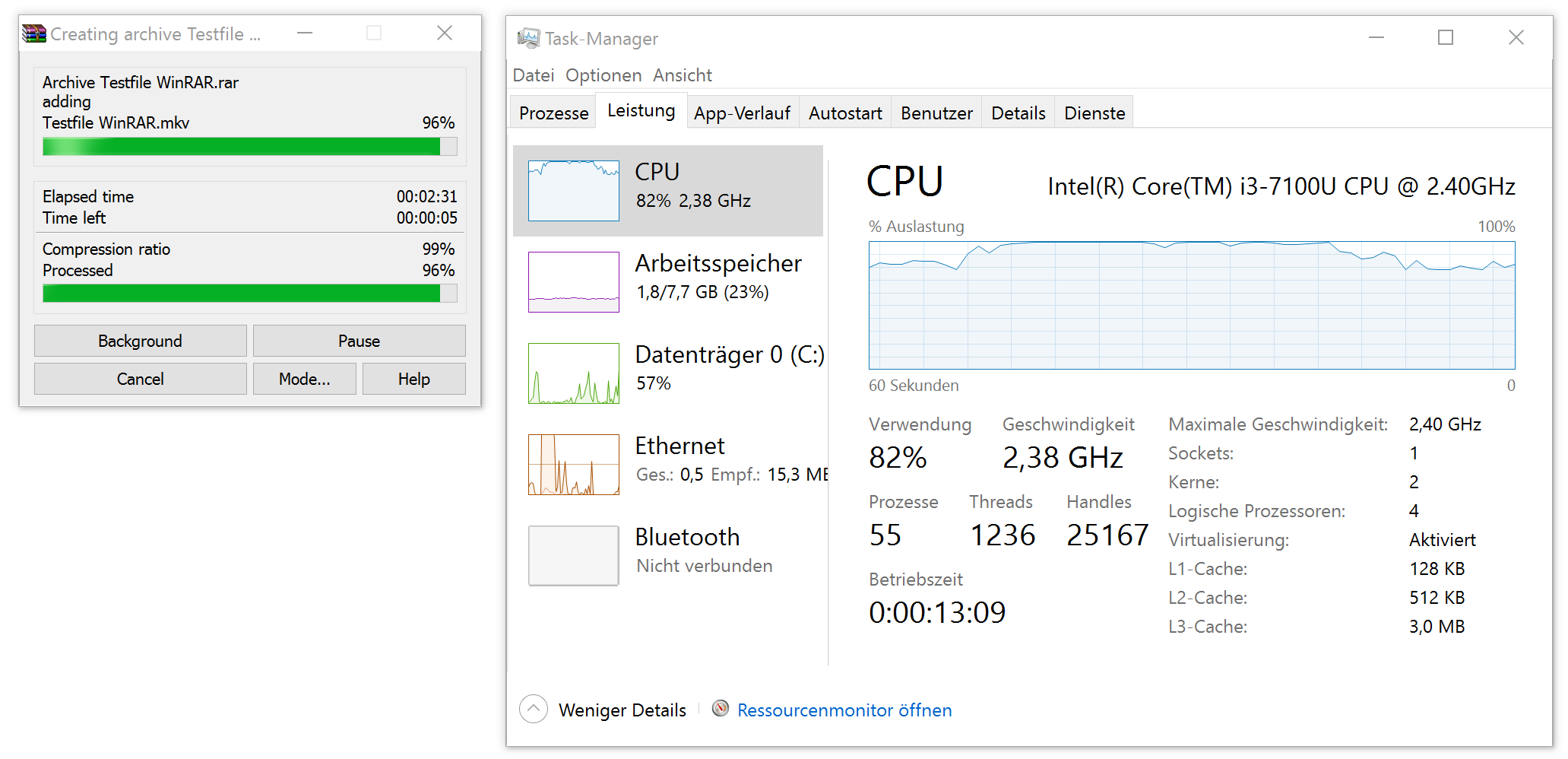

WinRAR

Um eine 1,565GB große MKV-Datei zu packen (Rar-Format, Max. Kompression) benötigte die Beebox-S 7100U 167 Sekunden was einer Geschwindigkeit von 9,6MB/s entspricht.

ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC


7-Zip

Um das aktuelle Windows 10 Pro Image (Vers. 1511 – 3,74GB) zu entpacken, benötigt die Beebox 36 Sekunden (44,52MB/s). Das Komprimieren des entpackten Images ist in 8:35 Minuten erledigt (3,11MB/s).

ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC



Die Prozessorauslastung bei der Wiedergabe aktueller Videodateien haben wir mit Kodi 17 (Krypton) unter Windows 10 getestet.

TestfileAuslastung
Win Kodi 1080p BBB h.2648-10%
Win Kodi 1080p Birds h.2648-11%
Win Kodi 4k WTTS7-8%
Win Kodi 4k TCEFS7-12%


Bilder werden geladen ...
  • ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC
  • ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC
  • ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC
  • ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC
  • ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC Thumbnail
  • ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC Thumbnail
  • ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC Thumbnail
  • ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC Thumbnail

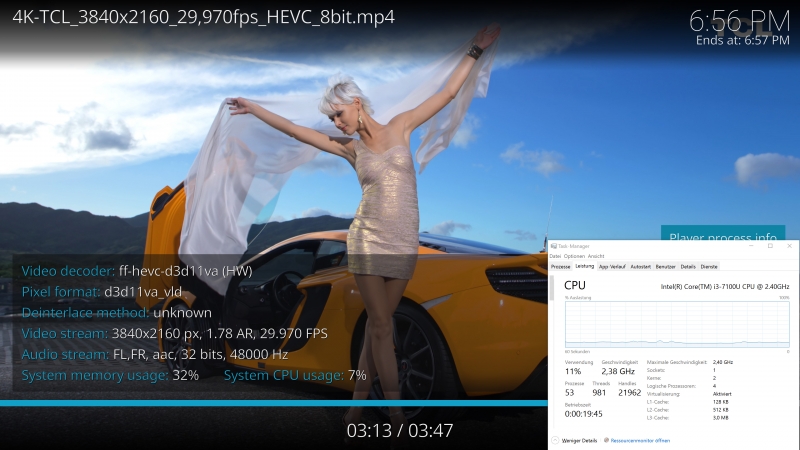

TestfileAuslastung
Win Kodi 4k TCL h.265 8bit9-12%
Win Kodi 4k Tears of Steel h.265 8bit9-11%
Win Kodi 4k Sintel h.265 8bit8-11%
Win Kodi 1080p Sintel h.265 8bit8-11%
Samsung UHD 7 Wonders - HEVC 10bit18-20%


Bilder werden geladen ...
  • ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC
  • ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC
  • ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC
  • ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC
  • ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC
  • ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC Thumbnail
  • ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC Thumbnail
  • ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC Thumbnail
  • ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC Thumbnail
  • ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC Thumbnail




Medienwiedergabe mit LibreELEC

Getestet haben wir mit der aktuellen Beta von LibreELEC (Version 7.95.3).

Die Installation von LibreELEC funktioniert genau wie bei OpenELEC, daher könnt ihr bei Bedarf diese Anleitung benutzen: Schritt für Schritt Installationsanleitung für OpenELEC

Die Beta von LibreELEC ist noch nicht ganz soweit wie die Windows-Version 17 von Kodi. Wie schon im Audio-Teil geschrieben, funktioniert zur Zeit die Wiedergabe der HD-Tonspuren nämlich nicht über den HDMI 2.0 Port.

Im Moment kann man daher nur in den Einstellungen die Option abwählen das der Receiver DTS-HD / True-HD fähig ist, dann wird zumindest der Audiokern der HD-Tonspuren ausgegeben.

Bezüglich der nicht funktionieren HD-Tonspuren über HDMI 2.0 gibt es hier einen BUG-Report über den ihr euch über den aktuellen Stand dieses Problems auf dem Laufenden halten könnt: https://bugs.freedesktop.org/show_bug.cgi?id=98797

Des Weiteren hat es die HEVC VAAPI 10 bit nicht in die aktuelle Beta von LibreELEC geschafft, d.h. das ihr entweder vorerst auf die Decodierung von HEVC Material mit 10 bit verzichten oder aber eine inoffizielle Version mit Backport nutzen müsst.

Ich habe die Version mit Backport natürlich auch getestet und damit laufen bereits alle Testfiles genauso problemlos und flüssig wie unter Windows.

Durch das wesentlich schlankere Betriebssystem ist der Stromverbrauch beim Abspielen von Medien aller Art wesentlich geringer. Hier der Verbrauch unter LibreELEC und Windows, anhand ein paar Beispielen, im Vergleich:

Testvideo - Auflösung - FPS - CodecLibreELECWindows
Big Buck Bunny - 1080p - 24fps - h.26410,5W17,0W
Whisper to the Sky - 4096x2160 - 23,976fps – h.26411,3W16,9W
Tears of Steel - 4096x1720 - 24fps - HEVC - 8bit11,2-13,3W20,6W
TCL - 3840x2160 - 29,970fps - HEVC - 8bit12,4-14,7W17,7W
Samsung UHD 7 Wonders... - 3840x2160 - 59.940 - h.265 10 bit16,9W19,6W

Sollte man die Beebox auch als Mediaplayer mit LibreELEC in Betracht ziehen, bietet sich ein Dual-Boot an. Wie ihr das einrichtet haben wir in dieser Anleitung ausführlich beschrieben: HowTo: Dualboot Windows10 und LibreELEC / OpenELEC

Das schöne ist, dass ihr LibreELEC einfach auf einem kleinen USB-Stick (z.B. einem Integral Fusion) installieren könnt. So könnt ihr auch vorab schauen, ob euch LibreELEC überhaupt zusagt.



Bedienung der Beebox als Mediaplayer

Wie auch schon die Vorgänger besitzt die Beebox-S 7100U einen Infrarotempfänger und ASRock legt sogar eine kleine Infrarotfernbedienung bei.

Die kleine Fernbedienung ist ausreichend um mal den ein oder anderen Befehl auszuführen, für die Regelmäßige Nutzung ist sie in meinen Augen aber nicht geeignet. Dafür ist die Sendeleistung zu schlecht und es werden einem irgendwann auch zusätzliche Taste fehlen.

Aber es gibt natürlich noch viele andere Möglichkeiten die hervorragend funktionieren:

1. Logitech Harmony
Die Königsklasse ist natürlich die Nutzung einer Universalfernbedienung wie einer Logitech Harmony. Hiermit bleiben keine Wünsche offen, als reiner Mediaplayer, z.B. mit LibreELEC, lässt sich die Beebox komplett bedienen (Inklusive Ein- und Ausschalten). Weitere Eingabegeräte sind nicht nötig.

2. Mini Tastatur mit Touchpad
Hier empfehle ich wieder die Rii mini i8+ Funktastatur. Das Teil ist super. Ich nutze diese kleine Tastatur als Ergänzung zu meiner Harmony wenn ich mal alle verfügbaren Tasten brauche um was einzustellen. Die Rii mini i8+ haben wir bereits ausführlich getestet, hier gehts zum (Test).

3. USB-CEC-Adapter von Pulse Eight
Damit ist es möglich die Beebox direkt mit eurer TV Fernbedienung zu bedienen.
Infos zur Funktion und ob euer Fernseher unterstützt wird, findet ihr in unserem (Test).



Technische Details

TYPDetails
CPUIntel Core i3-7100U Dualcore Prozessor mit 2,4GHz
ArchitekturKaby Lake U - 14nm
Arbeitsspeicher2x SO-DIMM, DDR4-2133Mhz, Max. 32GB
Festplatte1x 2,5" HDD/SSD + 1x M.2 SSD (SATA3 6.0Gb/s oder PCIe 3.0x4)
GrafikeinheitIntel HD Graphics 620 – 24 Ausführungseinheiten
Video Ports1x HDMI 2.0 (4K@60Hz), 1x HDMI 1.4b (4K@30Hz), 1x DisplayPort 1.2 (4K@60Hz)
Card Reader-
LANGigabit LAN (Intel I219-V)
WIFIAC WLAN 433 Mbps (Intel AC-3160), Bluetooth 4.0
USB Ports Vorderseite1x USB 3.1 Typ C, 1x USB 3.0
USB Ports Rückseite2x USB 3.0
Audio PortsHDMI/Displayport HD Audio, 1x Stereo Klinke
Audio ChipsatzRealtek ALC283
Netzteil65W (19V, 3,42A), extern
BetriebssystemOhne
Abmessungenca. 118,5 x 110 x 46mm (LxBxH)
ReleaseQ1 / 2017
Preis bei Amazon318 Euro



Hardware-Empfehlung

ArtikelPreis
ASRock Beebox-S 7100Uab ca. 330 EUR
Arbeitsspeicher
4GB Kingston HX421S13IB/4, DDR4-2133, 1.2V37 Euro
2x4GB Kingston HX421S13IBK2/8, DDR4-2133, 1.2V81 Euro
8GB Kingston HX421S13IB/8, DDR4-2133, 1.2V75 Euro
2x8GB Kit Kingston HX421S13IBK2/16, DDR4-2133, 1.2V140 Euro
SSD
120GB Samsung 850 EVO292 Euro
250GB Samsung 850 EVO83 Euro
500GB Samsung 850 EVO156 Euro
M.2 SSD
250GB Samsung 960 EVO MZ-V6E250BW122 Euro
500GB Samsung 960 EVO MZ-V6E500BW229 Euro
1TB Samsung 960 EVO MZ-V6E1T0BW444 Euro
USB-Stick
16GB Integral Fusion Mini USB 3.0 (140MB/s lesen, 10MB/s schreiben)12 Euro
32GB Integral Fusion Mini USB 3.0 (140MB/s lesen, 20MB/s schreiben)21 Euro
16GB SanDisk Cruzer Extreme USB 3.0 (150MB/s lesen, 75MB/s schreiben)17 Euro
32GB SanDisk Cruzer Extreme USB 3.0 (180MB/s lesen, 110MB/s schreiben)24 Euro



Galerie


Bilder werden geladen ...
  • ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC
  • ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC
  • ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC
  • ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC
  • ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC
  • ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC Thumbnail
  • ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC Thumbnail
  • ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC Thumbnail
  • ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC Thumbnail
  • ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC Thumbnail




Fazit

Ich notiere mir während eines Tests zwischendurch immer besonders positive und besonders negative Dinge die mir auffallen. Bei der Beebox-S 7100U ist auf der negativen Seite nicht viel zu finden. Hier stehen eigentlich nur die langsame WLAN Verbindung und der fehlende HD-Ton unter LibreELEC über den HDMI 2.0 Port. Letzteres kann man allerdings nicht der Beebox anlasten, da es sich hier um ein Software- bzw. Treiberproblem handelt. Damit bleibt lediglich ein negativer Aspekt.

Auf der positiven Seite steht, dass die verbaute Kaby Lake CPU alle aktuellen Medien (inkl. HEVC / 10bit) problemlos abspielen kann. Darüber hinaus hat ASRock die Beebox mit den aktuellsten Anschlüssen ausgestattet. Zu finden sind USB 3.1, HDMI 2.0 und M.2 (PCIe 3.0x4). Lediglich auf Thunderbolt muss man verzichten, das ist aufgrund der Anschlussvielfalt aus unserer Sicht aber zu verschmerzen.

Nach unserem umfangreichen Test können wir sagen, dass die Beebox sowohl im Einsatz unter Windows (Office/Media PC), als auch als reiner HTPC mit LibreELEC perfekt geeignet ist. Daher sprechen wir für die Beebox-S 7100U eine klare Kaufempfehlung aus.


PositivNegativ
Aktuelle Anschlüsse (HDMI 2.0, USB 3.1, M.2 PCIe 3.0x4)Probleme mit HD-Audio über HDMI 2.0 unter Linux
h.265 10 bit HardwaredecodierungWLAN Verbindung langsam
Abspielen aller aktuellen Medien möglich
Geringer Stromverbrauch
Ausreichend Leistung als HTPC/Office PC


ASRock Beebox-S 7100U im Test unter Windows 10 und LibreELEC




19 Kommentare

Von Dennis am 12.03.2017
Technikaffe.de Team

1044 Beiträge
@Anonym:

Hier ist der Link zur aktuellen Version mit HEVC 10 bit Support:

LibreELEC 8.0.0 - HEVC 10 bit

Gruß
Dennis

Von Anonym am 12.03.2017
Besucher

Könntest du uns verraten, welchen Libreelec Version du genutzt hast, und die 10bit HEVC 4k Datei abzuspielen?

Von Dennis am 05.03.2017
Technikaffe.de Team

1044 Beiträge
@Sneber Grax:

Das hat die Box leider nicht.

Zotac verbaut immer noch Toslink in seinen Mini PCs, da kam jetzt aber schon länger nits mehr neues.

Als reiner Mediaplayer gäbe da sonst noch die neue Celeron NUC NUC6CAYS, die hat ein schwächeren Prozessor, dafür aber einen kombinierten Klinken/Toslink Ausgang.

Gruß
Dennis

Von Sneber Grax am 05.03.2017
Besucher

Hallo,

das wäre so ein System nach meinem Geschmack. Ich bräuchte aber eine Möglichkeit, um den digitalen Ton an mein Teufel 5.1 System auszugeben. Aber hier gibt es wohl weder einen koaxialen noch einen optischen Ausgang. Oder lässt sich der irgendwie per Adapter realisieren?
LG

Von Dennis am 25.02.2017
Technikaffe.de Team

1044 Beiträge
@Schuhbacca:

Ich habe alle Updates VOR meinem Test gemacht, das kann also sein.

Versuche es mal.

Gruß
Dennis

Von Schuhbacca am 25.02.2017
Besucher

Hallo Dennis,

Ja habe ich beides gemacht. Wie gesagt, mit meinem alten Mediaplayer mit einer ATI HD5450 hatte ich auch keine Probleme unter Windows 10.

Ich habe von einem HDMI Firmware Update gelesen. Muss eventuell dieses durchgeführt werden?

Danke und Gruß
Dennis

Von Dennis am 25.02.2017
Technikaffe.de Team

1044 Beiträge
@Schuhbacca:

Das hast du gemacht?

HD-Tonspuren unter Windows aktivieren am Beispiel von Windows 10 und Kodi

Gruß
Dennis

Von Schuhbacca am 25.02.2017
Besucher

Hallo Dennis,

nach deinem Test habe ich mir auch die Beebox 7100 zugelegt. Leider bekomme ich keinen HD Ton ausgegeben. Normales DTS funktioniert. Mit meinem alten Medienplayer läuft hingegen der HD Ton. Benutzt du spezielle Treiber?
Hier ein paar generelle Infos zu meinem Setup:
Beebox 7100 mit aktuellem Bios
Win10 Pro
Kodi 17.1 RC
Aktuelle Intel GPU Treiber

Danke und Gruß
Schuhbacca

Von Loïc am 21.02.2017
Registrierter Benutzer

49 Beiträge
Hallo Dennis
Mit deiner Verion funktionieren jetzt alle meine 4K files einwandfrei. Decodiert wird jetzt in HW.
Nochmals Danke für den Link :-)

@Zekayi

3D ISO (full 3d BD) Dateien werden nur 2D abgespielt. Das gleiche auf J3455 und 2955U.
SBS und T&B funktionieren einwandfrei.

Von Dennis am 20.02.2017
Technikaffe.de Team

1044 Beiträge
@Zekayi:

Ich bin gerade erstaunt das das mit der N3150 nicht gehen soll. Ich habe die immer noch im Einsatz und ich meine das geht.

Da ich allerdings kein 3D gucke bin ich mir gerade nicht 100% sicher. ISOs gingen glaube ich nicht, MKV side by side bzw. up/down laufen aber bin ich der Meinung.

Wie auch immer, ich muss mir noch mal ein paar Testfiles besorgen und testen. Das Ergebnis folgt dann spätestens am Wochenende.

Gruß
Dennis

Von Dennis am 20.02.2017
Technikaffe.de Team

1044 Beiträge
@Loïc:

Von Innen habe ich nur wenige Bilder gemacht, die paar die ich habe kann ich aber gern noch in eine Galerie ans Ende packen.

Welcher Chip genau das verwendet wird weiß ich nicht.

Schick mir ne Mail dann gebe ich dir einen Link zu dem File.

Gruß
Dennis

Von Dennis am 20.02.2017
Technikaffe.de Team

1044 Beiträge
@Stack:

Die sieht aber ähnlich limitiert aus wie die die der Lieferung beiliegt. Allerdings deutlich hochwertiger.

Wem die paar Tasten reichen der kann das ja mal mal probieren.

Gruß
Dennis

Von Dennis am 20.02.2017
Technikaffe.de Team

1044 Beiträge
@skipp:

Ja, darüber geht es.

Gruß
Dennis

Von Stack am 20.02.2017
Besucher

Kleiner Tip zum Thema Fernbedienung. QNAP liefert zu ihren NAS-System die Kodi unterstützen eine mit, die man auch einzeln bekommt. Mit der älteren Beebox funktioniert die perfekt.

http://amzn.to/2leZkIU

Von Zekayi am 20.02.2017
Besucher

Hallo Dennis,

schön das ihr die Weiterentwicklung von Produkten wie der Beebox verfolgt und zeitnah verifiziert. Vielen Dank hierfür.
Ich habe auf euren Rat hin hier, vor einiger Zeit die Beebox N3150 zusammen mit Openelec/Libreelec in Benutzung und bin auch zufrieden damit.
Das einzige was mir fehlt ist die Unterstützung von 3D Inhalten, sei es eine ISO oder eine 3D MVC mkv. Das ist bedingt durch den N3150 Chip nicht unterstützt.
Der i3 im neuen Beebox müsste 3D unterstützen, habt ihr hierzu auch die Möglichkeit dies kurz zu testen und uns mitzuteilen?

Vielen Dank schon mal in voraus.

Freundliche Grüße

Zekayi

Von Loïc am 20.02.2017
Registrierter Benutzer

49 Beiträge
Hallo Dennis
Danke für den Test.
Werden Bilder von innen noch nachgereicht?
Was für ein Chip für den HDMI2.0 Port wird verwendet?

Wie kann ich HEVC VAAPI 10 bit in LibreELEC 7.95.3 hinzufügen? Habe keine downloadbaren files gefunden :-(

Danke vielmals

Von skipp am 20.02.2017
Besucher

Hallo Technikaffe Team,

funktioniert der HD Ton denn unter Libreelec am HDMI 1.4b oder Display Port? Ich habe im Moment ein NUC7i3BNK und da bekomme ich HD Audio weder am HDMI 2.0 Port noch per USB-C zu HDMI Adapter zum laufen.

VG
Skipp

Von Dennis am 19.02.2017
Technikaffe.de Team

1044 Beiträge
@Larry:

Die Bezeichnung "Windows Energie Sparen" habe ich so aus Windows übernommen, damit jeder weiß welche Einstellungen in Windows ich meine,

Mit Standby meine ich den ausgeschalteten PC, der aber trotz allem per Infrarot Signal wieder hochgefahren werden kann.

Aber du hast recht, Windows Energiesparen entspricht dem State S3 welcher eigentlich als Standby bezeichnet wird.

Ich mache mir mal Gedanken und passe das so an, dass es eindeutiger wird.

Gruß
Dennis

Von Larry am 19.02.2017
Besucher

Welche Zustände sind denn mit "Windows Energie Sparen" und "Standby Windows" gemeint?
Rein von den Ergebnissen würde ich auf "Standby Windows" ist Ruhezustand (S4) und "Windows Energie Sparen" ist Standby (S3) tippen. Dann wäre das aber etwas unglücklich formuliert.

Diesen Artikel kommentieren:



  • Feedback
  • kurze, artikelbezogene Fragen





  • Hilfestellung bei Problemen
  • Fragen zu ähnlichen Themen




Ähnliche Artikel
Mit der Unterstützung von bis zu 32GB DDR4-2133/2400 ECC-Arbeitsspeicher und bis zu 6x SATA richtet sich dieses NAS an fortgeschrittene Benutzer mit hohen Anforder..
Mit der NUC7i3BNK / NUC7i3BNH testen wir heute, nach der NUC mit Celeron Prozessor (NUC6CAYH / NUC6CAYS) und der ASRock Beebox mit i3 CPU (Beebox-S 7100U), den dritten Mini PC in d..
Seit Ende 2015 bastelt die FreeNAS Community am Nachfolger zur schon etwas in die Jahre gekommenen 9er Version. FreeNAS 10 erhält neben der Unterstützung von aktueller Hardware w..
Über den Autor
Mit seinen 36 Jahren ist Dennis nicht nur der Senior des Technikaffe Teams, er hat im Laufe seines langen Lebens auch viel Erfahrung im Heimkinobereich sammeln können. Für seine "Packen wirs einfach an" Mentalität mögen wir Ihn noch mehr als für seine Fahrkünste.
