Die Firma PulseEight hat mit den sogenannten CEC-Adaptern die Möglichkeit geschaffen, den HTPC im Nachhinein mit CEC aufzurüsten. Nun hat PulseEight in einer Zusammenarbeit mit Intel einen neuen Adapter für die Plattform der NUCs entwickelt. Der neue Adapter hört auf den Namen Intel NUC HDMI-CEC Adapter. Dieser ist nicht nur kleiner wie der USB–CEC Adapter oder der Internal HDMI-CEC Adapter, er bietet auch einige Vorteile…
-[bild 1]-
[title]Was ist eigentlich HDMI CEC?[/title] Die Abkürzung CEC steht für “Consumer Electronics Control“ und wurde mit HDMI als Standard für die herstellerübergreifende Steuerung von Elektronikgeräte eingeführt. So lassen sich, sofern alle Geräte CEC unterstützen, maximal 15 Geräte gemeinsam steuern und kontrollieren.Ziel dieses Standards ist es, den TV und dessen Fernbedienung als „Schaltzentrale“ fungieren zu lassen. Schaltet man beispielsweise den TV ein, so schalten sich bestimmte Geräte (SAT-Receiver, AVR, DVD/BluRay-Player, Spielekonsolen etc.) gleich mit ein und lassen sich dementsprechend steuern.
Bei einem BluRay-Player lassen sich nun zum Beispiel, über die eventuell vorhanden Tasten an der TV-Fernbedienung, Funktionen wie Start, Stop, Pause, Vor- / Zurück-spulen, nächstes / vorheriges Kapitel etc. steuern.
Besonders interessant ist das Ganze nun natürlich in Verbindung mit einem HTPC. Wenn es richtig funktioniert und die Geräte untereinander vernünftig kommunizieren, ist das Ganze wirklich sehr komfortabel. Der größte Vorteil und Nutzen ist aber wohl: Man benötigt nur noch 1 Fernbedienung zur Steuerung seiner „Medienzentrale“.
Weitere Informationen zu CEC findet man bei [link ziel=“https://de.wikipedia.org/wiki/Consumer_Electronics_Control]Wikipedia[/link].
[title]Der Adapter im Detail[/title] Kommen wir nun aber zurück zum eigentlichen Hauptaugenmerk, dem neuen Intel NUC HDMI-CEC Adapter.Wie bereits erwähnt hat dieser gegenüber seinen 2 Geschwistern mehrere Vorteile. Zum Einen ist der neue Adapter ordentlich geschrumpft und zum Anderen ist der Einbau gegenüber Vorgänger, dem Internal HDMI-CEC Adapter, um einiges leichter.
Da der neue Adapter speziell für die Intel NUC entwickelt wurde, entfallen einige komplizierte Bastelmaßnahmen. So passt der Adapter nun selbst bei den flachen Modellen, ohne eine 2,5“ HDD Aufnahmemöglichkeit, bequem in das kleine Gehäuse. Ein ordentlicher Schritt wenn man sich die 2 älteren Geschwister anschaut.
Der größte Vorteil ist wohl die Möglichkeit des Startens des HTPC aus dem S5-State, also dem “Aus“ Zustand. Dazu dann im weiteren Verlauf des Tests mehr.
An dieser Stelle aber bereits ein äußerst wichtiger Hinweis: Der Intel NUC HDMI-CEC Adapter ist [b]nicht[/b] mit jedem NUC-Modell kompatibel bzw. lässt sich erst nach dem durchführen von Lötarbeiten nutzen.
Dieser Hinweis ist beim Hersteller schnell zu übersehen, da eigentlich von einer Kompatibilität mit allen NUC-Modellen gesprochen wird. Ein kleines Sternchen weißt dann aber auf Folgendes hin: „* models that lack a CEC pin, may require soldering“. Hier hätte ich mir gewünscht das PulseEight etwas besser auf diesen Umstand hinweist. Bei der überschaubaren Menge an verfügbaren NUC-Modellen wäre eine kleine Tabelle ja kein Problem gewesen.
Dies heißt also konkret, wenn euer NUC keinen CEC-Pin besitzt bzw. einen Custom Solution Header, müsst ihr löten! Dies ist bei allen aktuellen Broadwell NUCs der Fall.
Es ist unverständlich warum gerade Intel diesen Stecker weg lässt, denn die Lötpunkte sind auf der Platine vorhanden.

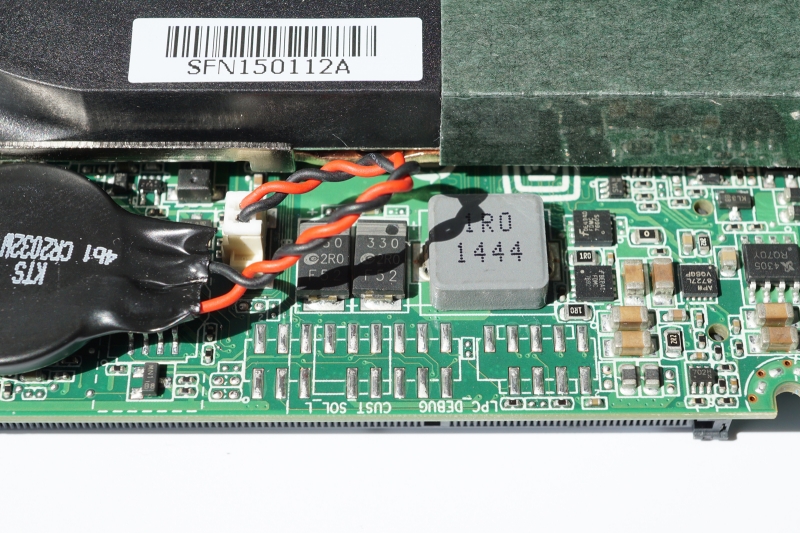

[bild 23]Die DN2820-Familie wird durch den komplett fehlenden Custom Solution Header gar nicht unterstützt. Zumindest hierauf weist PulseEight aber eindeutig hin.

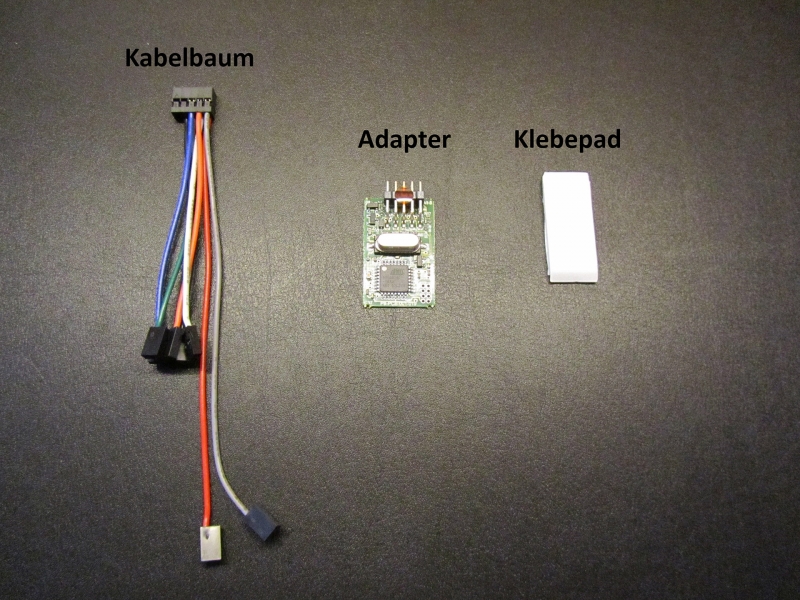

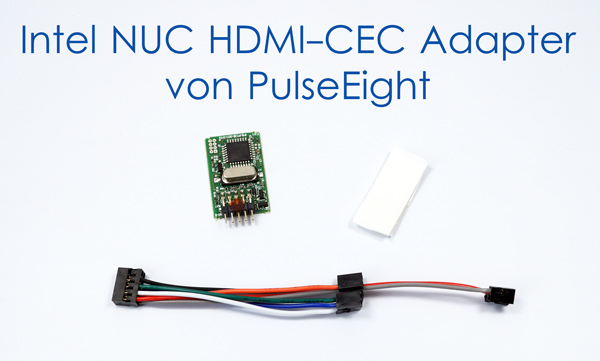

[title]Lieferumfang[/title] Viel liegt dem kleinen Paket nicht bei: Enthalten sind neben dem Intel NUC HDMI-CEC Adapter, ein Klebepad zum Anbringen des Adapters an der LAN-Buchse und ein Kabelbaum um mit den entsprechenden Pins in der NUC eine Verbindung herzustellen.Eine Anleitung sucht man vergebens. Stattdessen ist ein Hinweis beigelegt, dass die Druckerei nicht rechtzeitig fertig geworden ist und die Anleitung auf der Internetseite von PulseEight zu finden ist. Dazu aber später ein Wort mehr, da diese Anleitung gerade Anfänger, die auf eine zielgerichtete Installation hoffen, wohl nicht zufrieden stellen wird.
[bild 2] [title]Installation[/title] Die Installation bezieht sich auf den Intel NUC D34010WYK. Bei den beiden Haswell-Modellen (Intel NUC D34010WYK und Intel NUC D54250WYK) ist der Einbau denkbar einfach, denn bei diesen Modellen muss wie gesagt nicht gelötet oder herumgebastelt werden. Wie es bei älteren Modellen aussieht kann ich euch leider nicht sagen. Bei den neueren Broadwell-Modellen (Intel NUC Kit NUC5i3RYK / Intel NUC Kit NUC5i5RYK) muss definitiv gelötet werden!Wie bereits angesprochen ist die Installationsanweisung von PulseEight eher suboptimal. Es wird zwar gezeigt welche Kabel an welche Header (Header sind falsch herum bezeichnet!) angeschlossen werden müssen, doch wie die Pins der Header belegt werden müssen, wird nicht ersichtlich. Hier hätte PulseEight wenigstens auf die Anleitungen der jeweiligen NUC hinweisen können. Dort findet man die jeweiligen Header sowie eine Erklärung der Pinbelegung.
Die Anleitung für den D34010WYK und D52450WYK ist [link ziel=“https://downloadmirror.intel.com/23090/eng/D54250WYB_D34010WYB_TechProdSpec06.pdf]HIER[/link] zu finden. Im Zusammenspiel mit beiden Anleitungen ist es dann aber ein Kinderspiel.

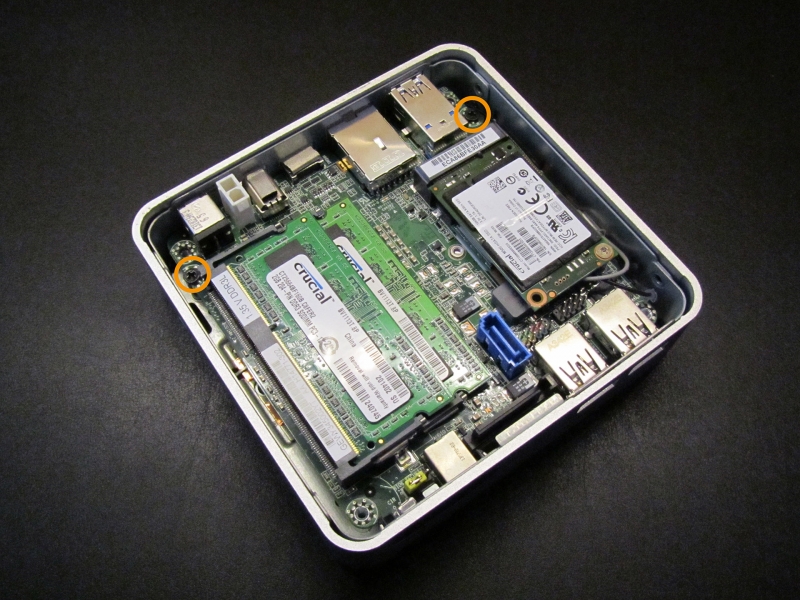

Zuerst werden die 4 Schrauben, die sich in den Füßen verstecken, heraus geschraubt und die Abdeckung entfernt und es zeigt sich das Innenleben.

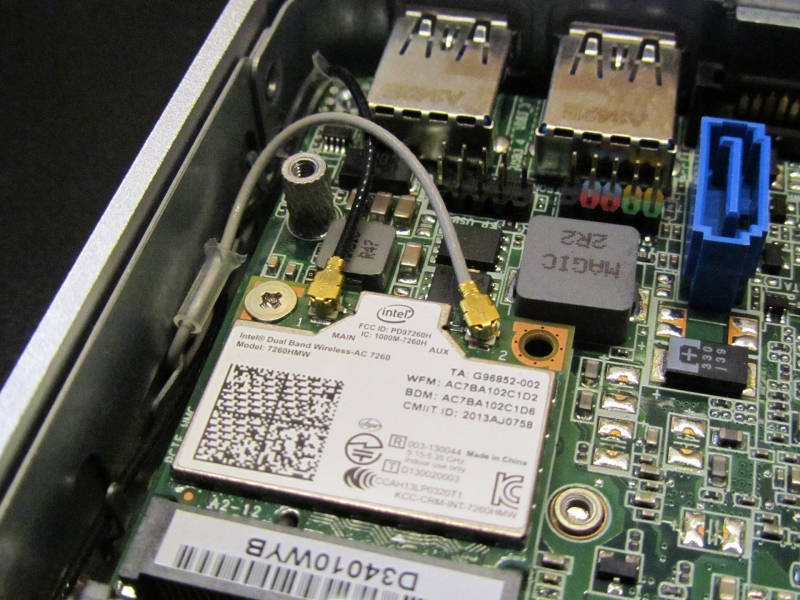

[bild 3]Da das Mainboard der NUC komplett ausgebaut werden muss, werden als nächstes die Kabel vom WLAN-Modul (falls vorhanden) abgezogen. Dies ist nötig da die Antennen mit dem Gehäuse verbunden sind. Das Modul befindet sich unter der SSD, die mit einer Schraube in Position gehalten wird. Diese einfach lösen und die SSD herausziehen. Ist dies geschehen zeigen sich die Antennen. Hier nun einfach mit etwas Kraft die Antennen an den Anschlüssen am Modul lösen. Ist kein WLAN-Modul vorhanden, muss die SSD nicht ausgebaut werden.
[bild 4]Ist dies geschehen werden nun die 2 Schrauben nahe der Rückseite des Gehäuses am Mainboard gelöst (nahe RAM und hintere USB-Ports). In der Anleitung von PulseEight wird von 4 Schrauben gesprochen, dies ist aber nicht der Fall. Im ersten Bild der Installation sind die 2 Schrauben markiert.

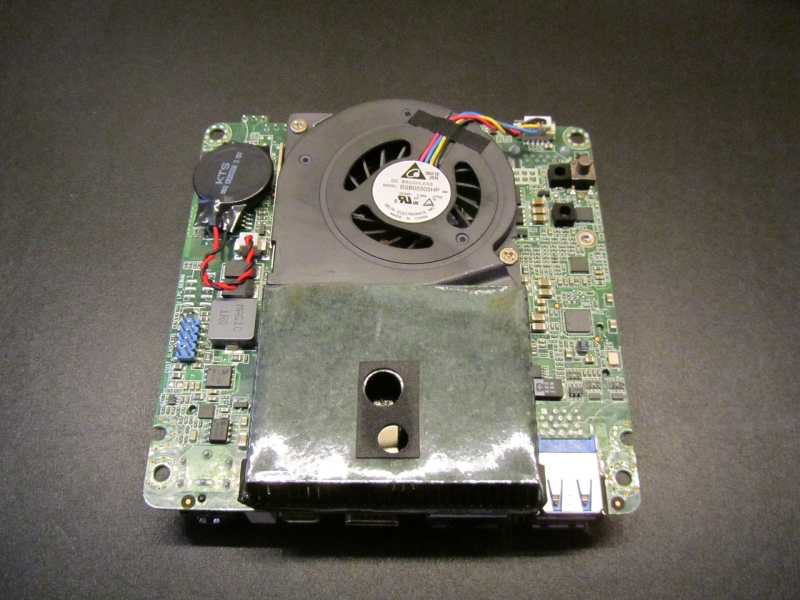

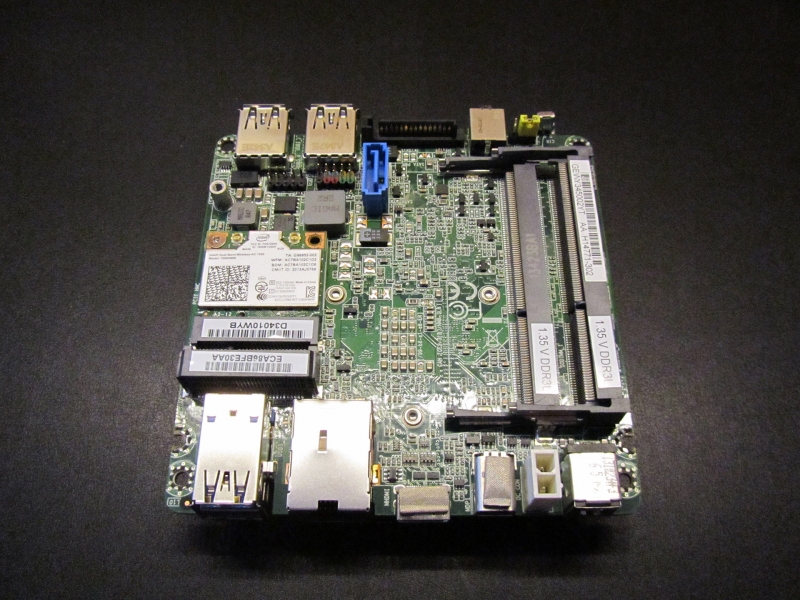

Das Ganze sollte dann so aussehen: Einmal die Oberseite
[bild 5]Und einmal die Unterseite
[bild 6]Nun kommt der eigentliche Einbau des NUC-CEC-Adapters.

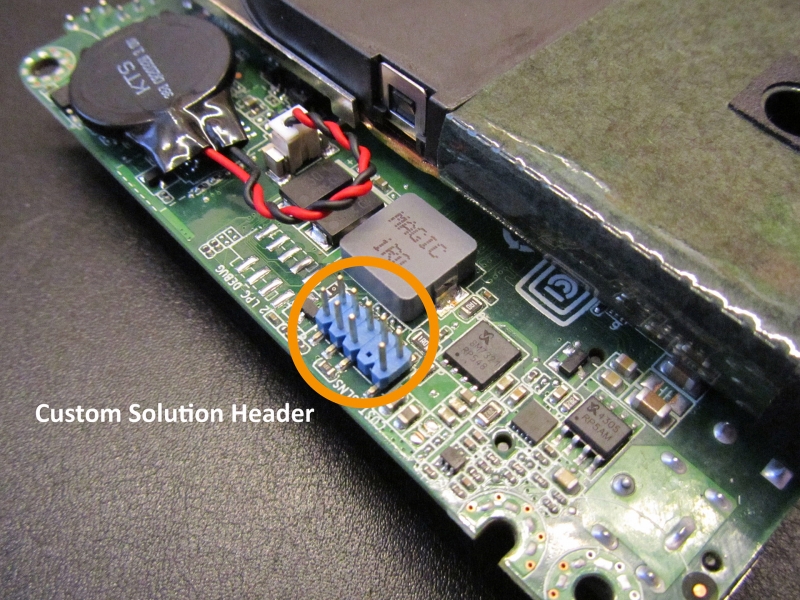

Auf der Unterseite (Lüfterseite) des Mainboards befindet sich nun der Custom Solution Header. Hier sehen wir den Pin für CEC, sowie die 5V Spannung für den Standby um den NUC aus dem S5-State zu holen.

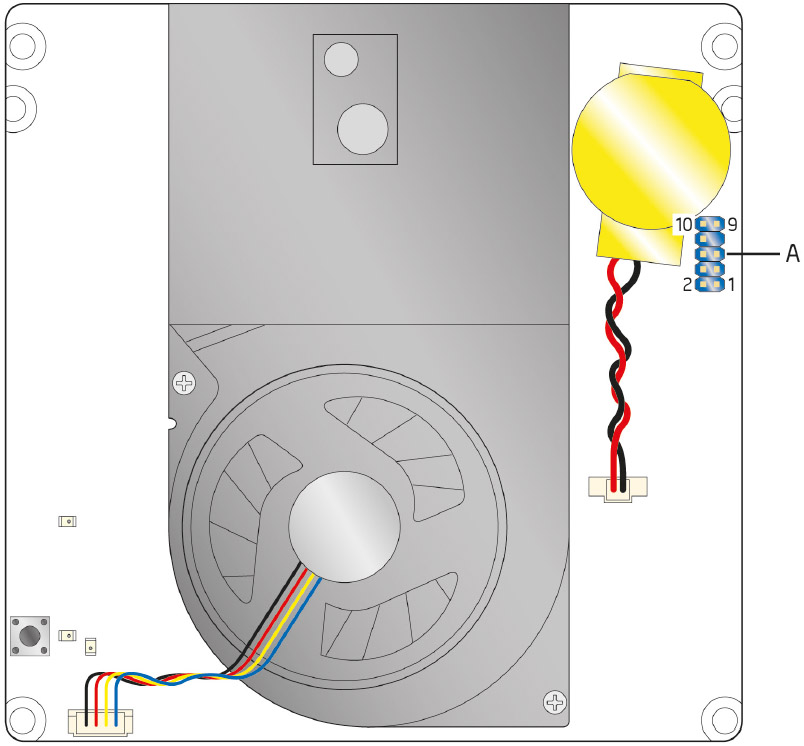

[bild 7]In der Anleitung von Intel ist die genaue Zählweise und Belegung der Pins erläutert.

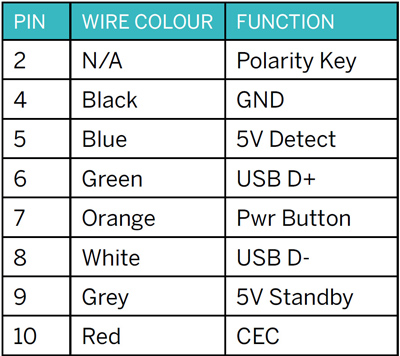

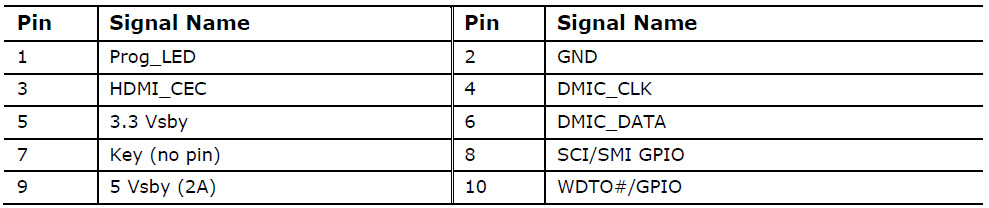

[bild 8] [bild 9] (Coyright der Bilder liegt bei Intel. Die Bilder stammen aus dem Spec-Sheet der Haswell-NUCs.)Folgende Tabelle befindet sich nun in der Anleitung von PulseEight.
-[bild 10]-

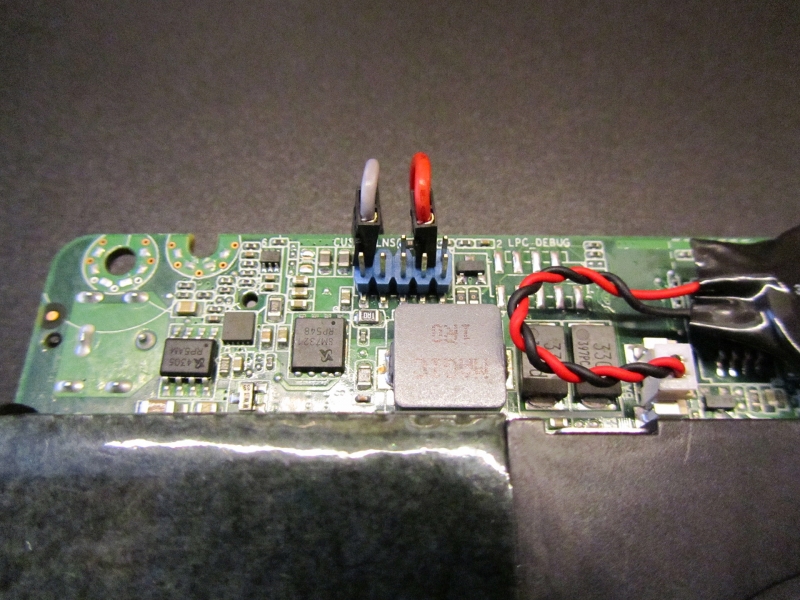

Durch diese Tabelle und der Anleitung wird ersichtlich, dass das rote Kabel an Pin 3 und das graue Kabel an Pin 9 muss.
[bild 11]Ist dies erledigt wird das Mainboard wieder in das Gehäuse eingesetzt, sowie die Antennen mit dem WLAN-Modul verbunden. Die SSD wird ebenfalls gleich wieder befestigt.
Hier ein weiterer wichtiger Hinweis: Die 2 Schrauben zur Befestigung des Mainboards nicht zu fest anziehen! Die Anschlüsse werden auch nicht mehr ganz passgenau zum Gehäuse sein. Dies geht aber nicht anders: Da die Pins recht hoch sind, liegen diese am Gehäuse an. Es passt trotzdem weiterhin Alles. Also keine Sorge.

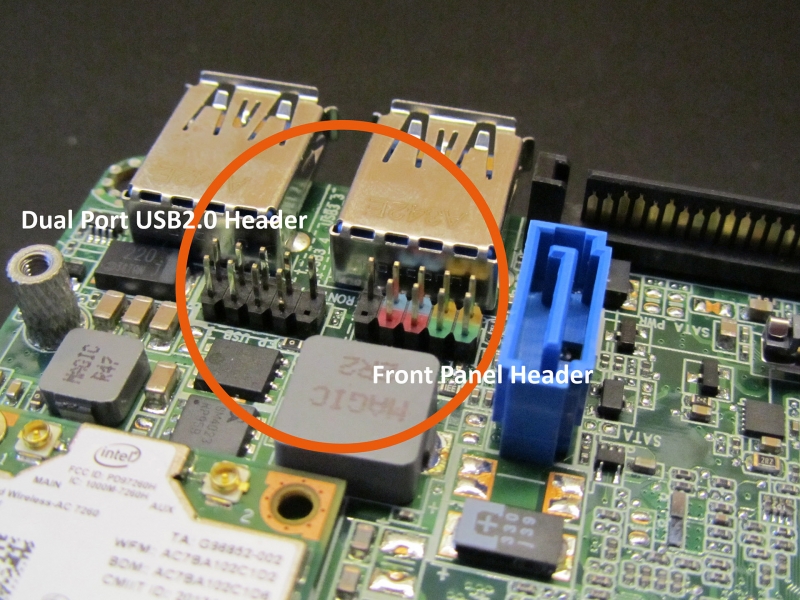

Ist das Mainboard nun im Gehäuse zeigen sich der Dual-Port USB 2.0 Header (schwarze Pins) und der Front Panel Header (farbige Pins).

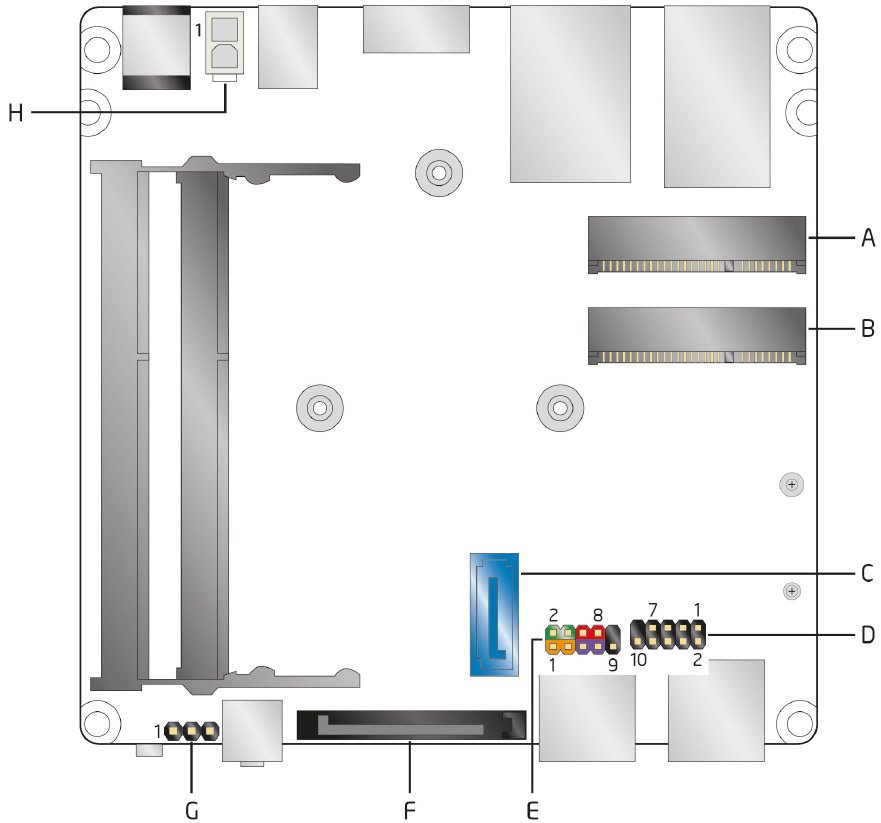

[bild 12]In der Anleitung von Intel ist einmal mehr die genaue Zählweise und Belegung der Pins zu finden.
[bild 13] (Coyright des Bildes liegt bei Intel. Dias Bild stammt aus dem Spec-Sheet der Haswell-NUCs.)Hier eine detaillierte Darstellung des Dual-Port USB 2.0 Headers
[bild 14] (Coyright des Bildes liegt bei Intel. Dias Bild stammt aus dem Spec-Sheet der Haswell-NUCs.)Dank der Tabelle von PulseEight und der Anleitung von Intel wissen wir wo das schwarze, blaue, grüne und weiße Kabel an den Dual-Port USB 2.0 Header aufgesteckt werden muss. Wie der Name es schon andeutet, ist es ein Dual-Port, sprich 2 Seiten für 2 USB-Ports! Wichtig ist also nur eine Seite zu belegen und nicht beide Seiten abwechselnd. Also entweder die Pins 1 – 3 – 5 – 7 oder eben 2 – 4 – 6 – 8 nehmen. Es empfiehlt sich letztere Version zu benutzen, da sonst die SSD in die Quere kommt. Das blaue Kabel kommt dementsprechend an Pin 2, das weiße Kabel an Pin 4, das grüne Kabel an Pin 6 und zuletzt das schwarze Kabel an Pin 8.
Das verbleibende orange Kabel wird an den Front Panel Header gesteckt.

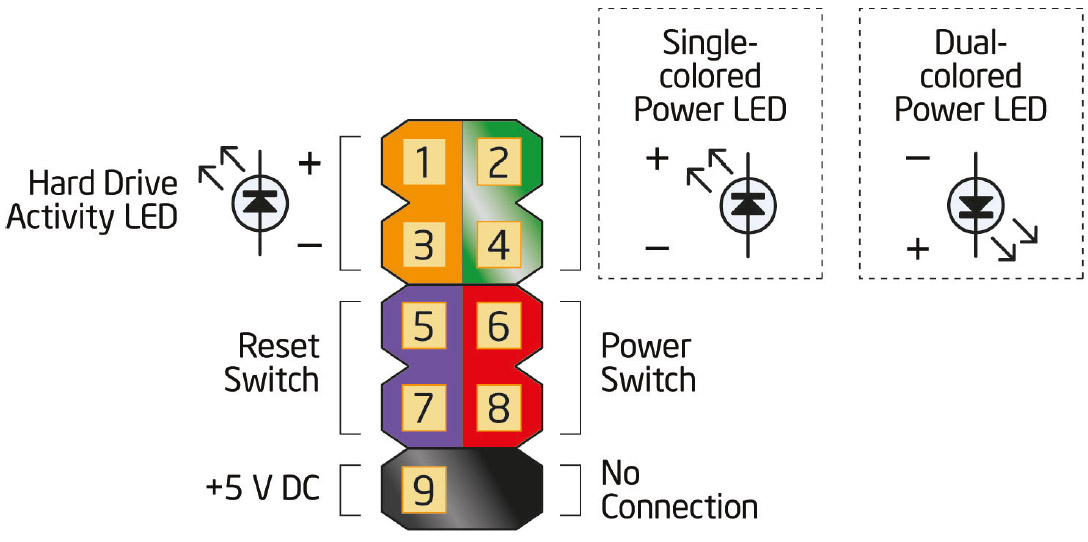

[bild 15] (Coyright des Bildes liegt bei Intel. Dias Bild stammt aus dem Spec-Sheet der Haswell-NUCs.)Wie ersichtlich wird, muss das orange Kabel an den Pin 6. Pin 8 spielt keine Rolle.

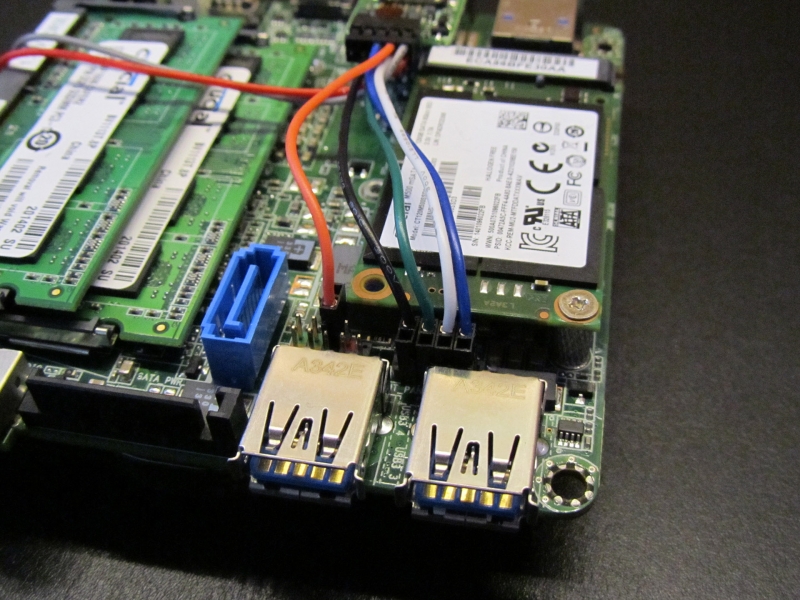

Das Ganze sollte dann wie folgt aussehen.

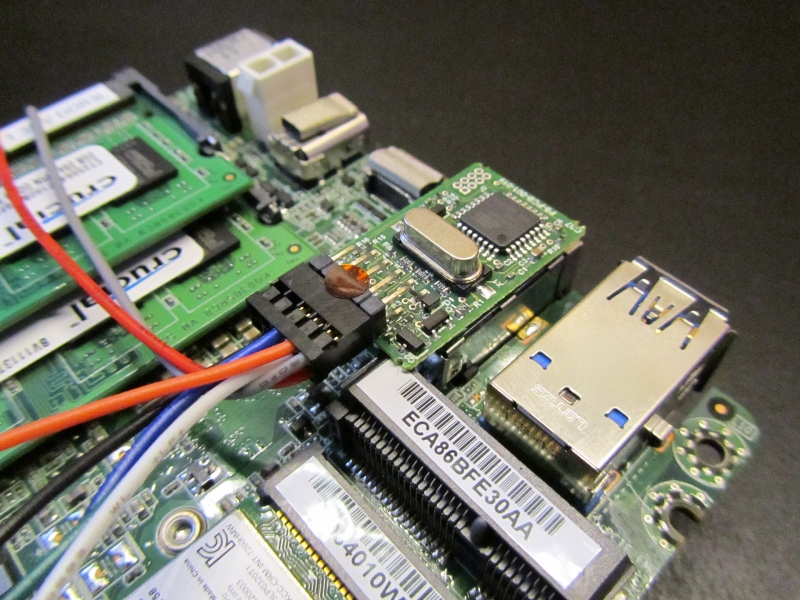

Zu guter Letzt wird der Intel NUC HDMI-CEC Adapter mit dem Klebepad auf den RJ45 Connector (LAN-Buchse) geklebt und der Kabelbaum schlussendlich einfach auf den Anschluss des Adapters aufgesteckt.

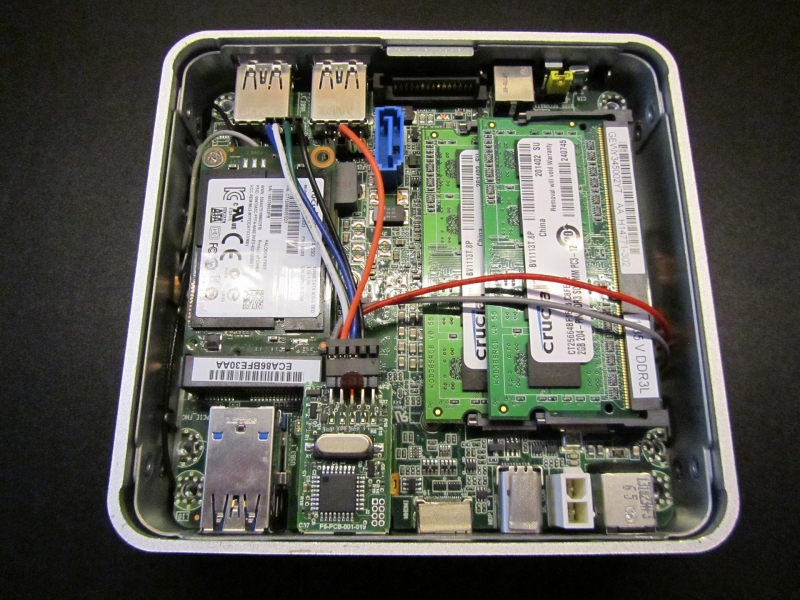

[bild 17]An dieser Stelle ist der Einbau abgeschlossen und sollte im eingebauten Zustand wie folgt aussehen.
[bild 18]Beim Zusammenbau der NUC die Bodenplatte ebenfalls nicht zu fest anziehen! Man wird merken, dass die Bodenplatte beim Draufsetzen leicht “kippelt“. Hier sind die erhöhten Pins erneut der Grund.
Damit wäre die komplette Prozedur des Einbaus erledigt.

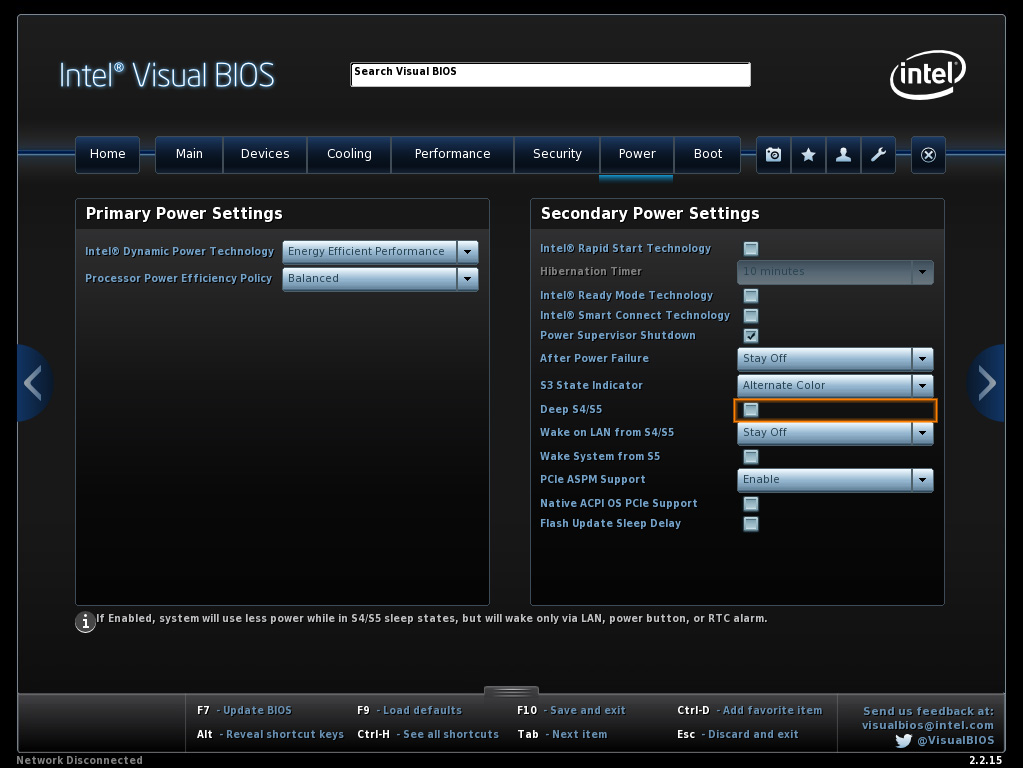

[title]BIOS-Setup[/title] Sollte die NUC nicht aus dem S5-State bei Anwahl als “Quelle“ (im jeweiligen CEC-Menu des TVs) booten, solltet ihr einen Blick in das BIOS der NUC werfen. (Das BIOS kann während des Bootvorgangs durch drücken von F2 erreicht werden.)Nun wird in den Reiter “Power“ gewechselt. Dort fällt der Eintrag “Deep S4/S5“ auf. Ist dieser nicht abgewählt, kann die NUC aus dem S5 nur über den Power-Knopf gestartet werden. Das ist für unsere Zwecke recht nutzlos. Dieser Eintrag muss also abgewählt werden. Nun sollte alles klappen.
[bild 19] [title]Software-Installation[/title] Zum Betreiben des PulseEight Intel NUC HDMI-CEC Adapter muss keine weitere Software (Treiber) installiert werden.PulseEight bietet einzig die libCEC-Bibliothek (Version 3.0.0 Stand: 16.05.15) [link ziel=“https://www.pulse-eight.com/Download/Get/32]HIER[/link] zum Download an. Die libCEC-Bibliothek ist aber auch unter KODI standardmäßig enthalten.

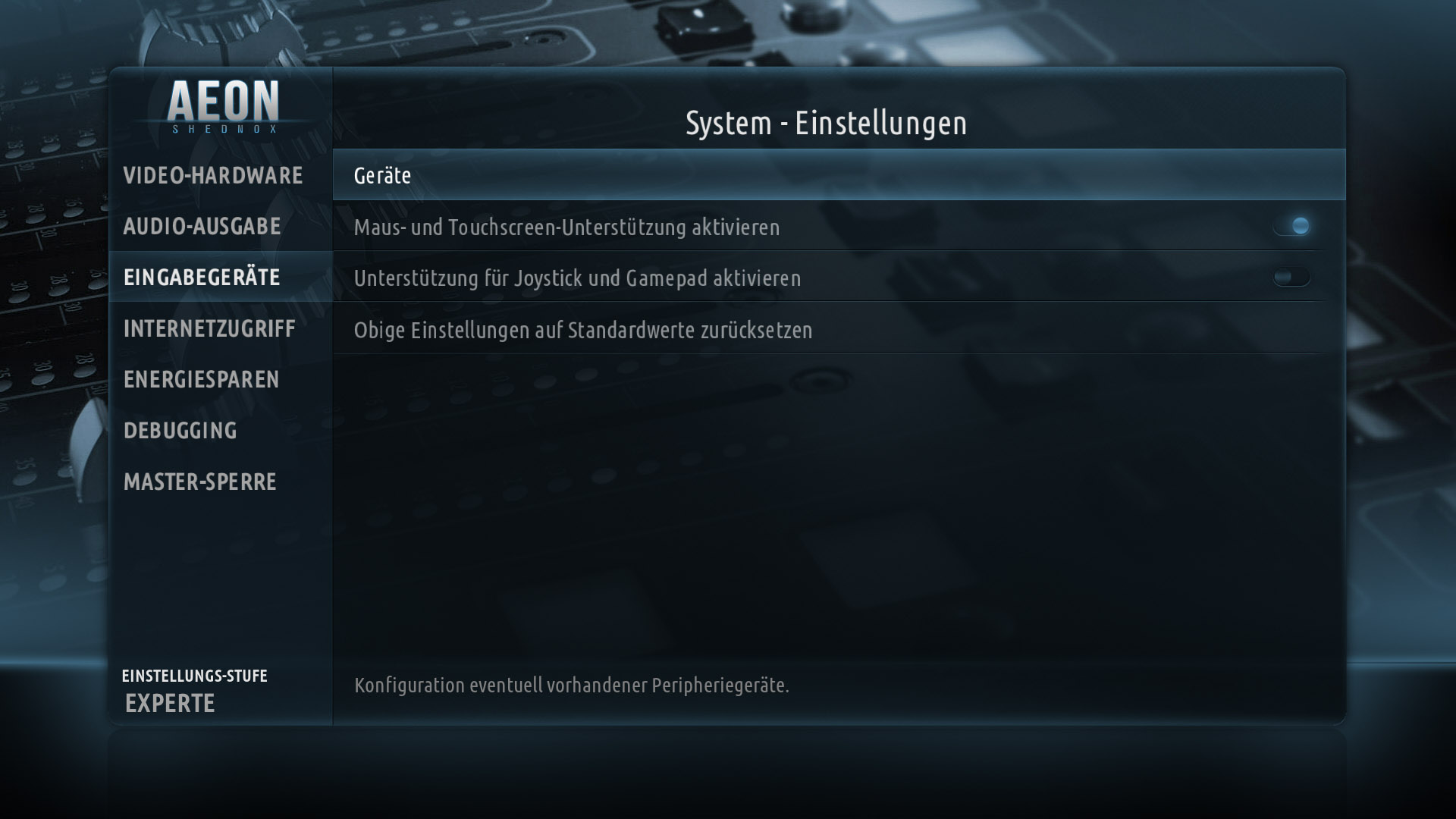

[title]Einsatz unter KODI[/title] Der Adapter wurde unter KODI 14.2 getestet. Aber auch mit älteren Versionen funktioniert der Adapter problemlos.Damit der Adapter jedoch funktioniert, muss er unter KODI konfiguriert werden. Dazu navigiert man über die System – Einstellungen, weiter in Geräte.

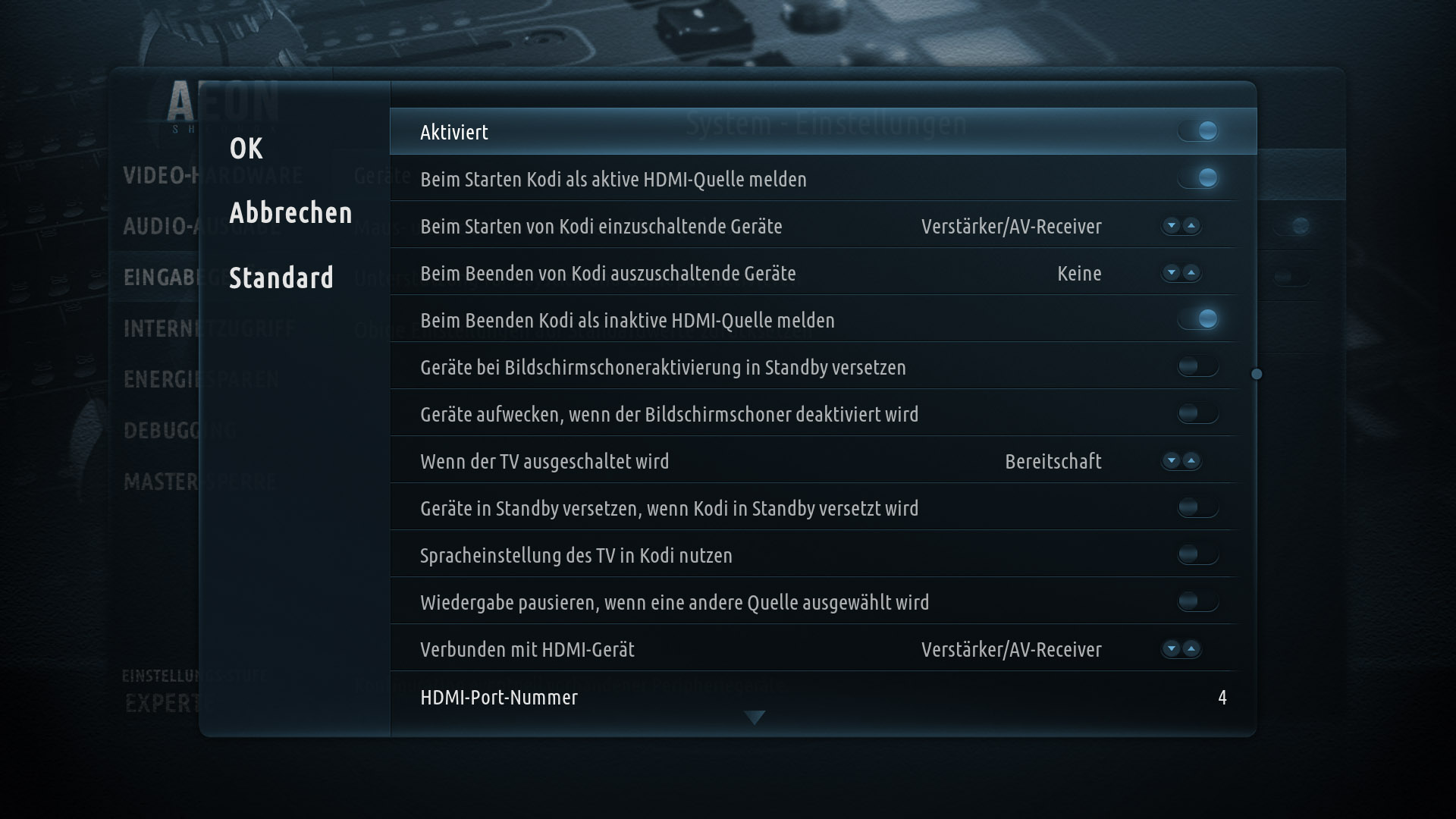

[bild 20]Nun wird der CEC-Adapter sichtbar. Im Menu selbst kann etliches konfiguriert werden. Wichtig ist aber vor allem, dass zum Einen der korrekte HDMI-Port eingestellt wird, zum Anderen wie die NUC verbunden ist (also ob direkt am TV oder über einen AVR). Als Standard ist TV und HDMI 1 eingestellt.

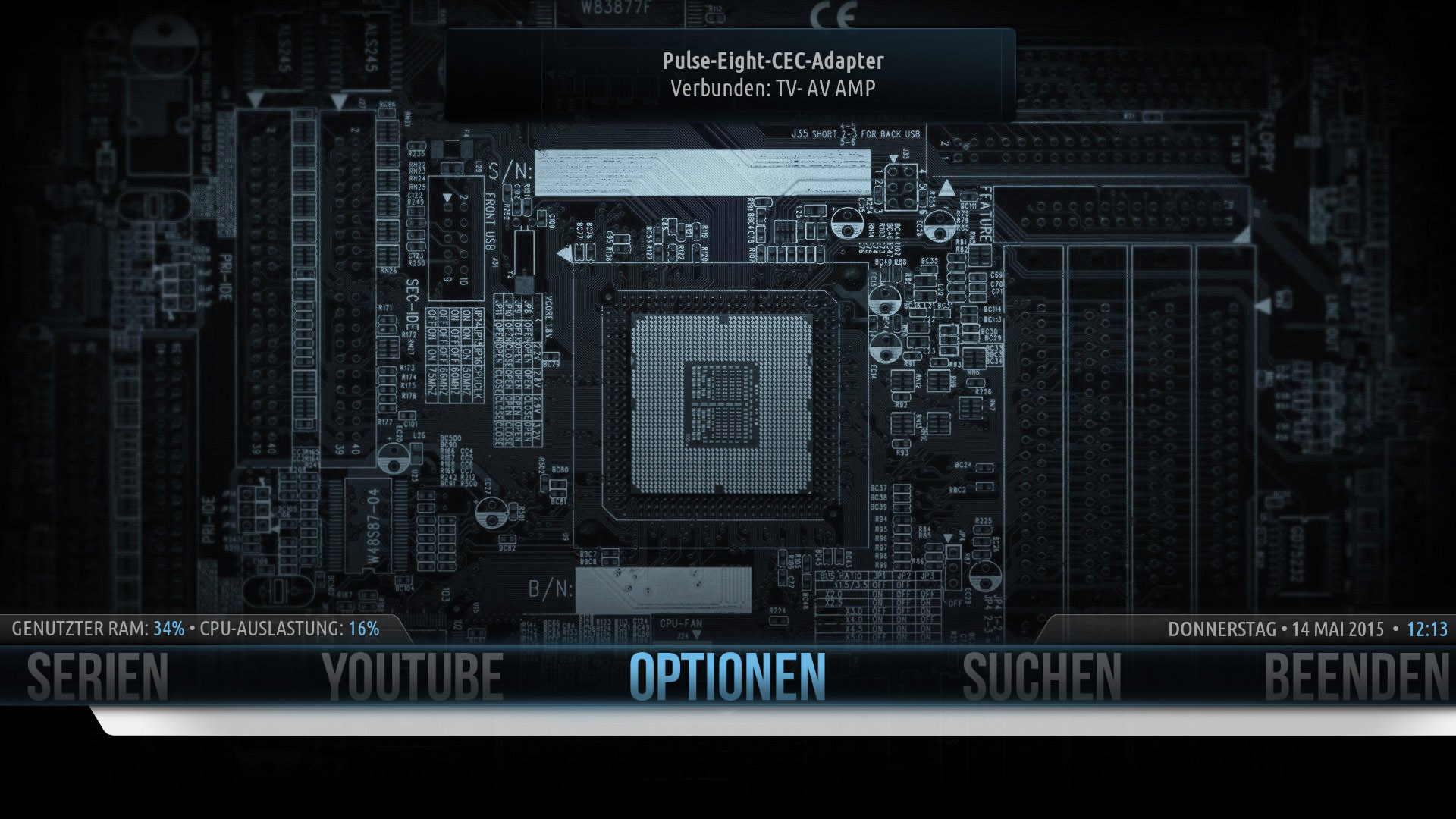

[bild 21]Ist alles nach den jeweiligen Wünschen konfiguriert, meldet KODI beim Start den CEC-Adapter als verbunden.
[bild 22]Nun sollte dem Bedienen über die TV-Fernbedienung nichts mehr im Wege stehen.
Bei mir funktioniert das Ganze ohne Probleme und ist eine echte Bereicherung. Ich kann durch den Adapter die NUC über die TV-Fernbedienung aus dem S5-State starten, der AVR wählt den richtigen Eingang, der TV schaltet automatisch auf den richtigen HDMI-Eingang und KODI startet. In KODI selbst kann ich nun navigieren, das Infomenu aufrufen, in Filmen oder Serien die Zusatztasten meiner Fernbedienung nutzen (Start, Stop, Spulen, Kapitel überspringen, Untertitel und Sprache wechseln) und viele andere Dinge. Schalte ich den TV nun aus, legt sich der NUC schlafen. Dazu habe ich mal ein kleines Video aufgenommen wie das Ganze bei mir läuft.
[youtube=HC3YHNEZOHE]Es ist auch möglich die Tasten seiner Fernbedienung anders zu belegen. Ich habe bspw. die farbigen Tasten meiner TV-Fernbedienung mit häufig genutzten Dingen belegt. Es existiert ein Add-On namens Keymap Editor ([ilink=https://technikaffe.de/anleitung-26-xbmc_tasten_fernbedienung_tastatur_mit_gewuenschten_funktionen_belegen]Hier gehts zur Anleitung[/ilink]) mit dem das Ändern der Tasten jedem gelingen sollte.
[title]Vor und Nachteile[/title] + Bedienung des NUCs bzw. von KODI über die TV-Fernbedienung (CEC am HTPC/NUC)+ Booten auch aus dem S5-State möglich
+ Man braucht nur noch 1 Fernbedienung
+ In KODI kann das Verhalten konfiguriert werden (TV automatisch An/Aus, NUC herunterfahren oder schlafen legen oder oder oder, beim Wechsel auf andere Quelle automatisch Pause in Filmen und noch Etliches anderes)
+ Bezahlbar (inkl. Versandkosten unter 33 EUR)
+ Zahlung auch über PayPal
+ Trotz Versand aus England, schneller Lieferung (ca. 5 Tage)
– Es werden nicht alle NUC-Modelle unterstützt
– Bei den aktuellen NUC-Modellen (Broadwell) muss gelötet werden
– Schlechte Installationsanleitung / Kein leichter Einbau in den NUC (mit etwas technischem Verständnis aber für jeden machbar)
– Eventuell fehlende Tasten an der Fernbedienung (je nach TV-Modell)
