ZFS Volume unter FreeNAS verschlüsseln

Heute zeige ich euch wie einfach es ist mit FreeNAS ein ZFS Volume zu verschlüsseln. FreeNAS benutzt aktuell die Version 28 von ZFS und ist daher ggf. nicht mit anderen FreeBSD Verschlüsselungen kompatibel. Das bedeutet, dass ihr eine unter FreeNAS verschlüsselte Festplatte bzw. einen verschlüsselten Verbund nur unter FreeNAS entschlüsseln könnt.

Ansonsten solltet ihr beachten, das die Lese- und Schreibgeschwindigkeit des Verbundes durch eine Verschlüsselung negativ beeinflusst werden kann, gerade auf schwächerer Hardware kann die Geschwindigkeit um 35% oder mehr einbrechen.

ZFS Volume unter FreeNAS verschlüsseln

Im ersten Schritt müssen wir zunächst ein ZFS Volume mit Verschlüsselung erstellen. In meinem Testsystem befinden sich aktuell 4 Festplatten a 3TB die ich zu einem Raid-Z (Raid5) Verbund zusammenschließen möchte.

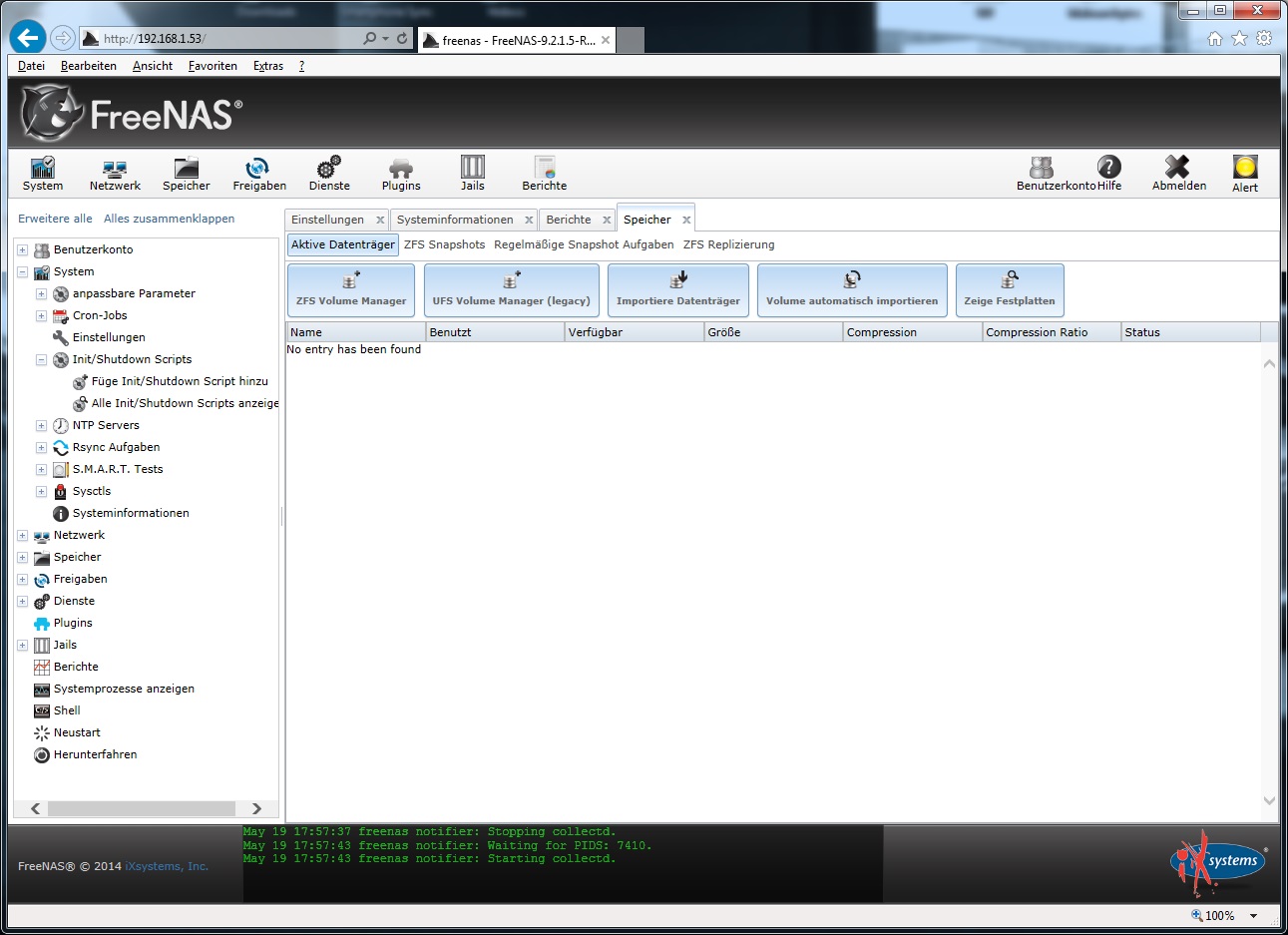

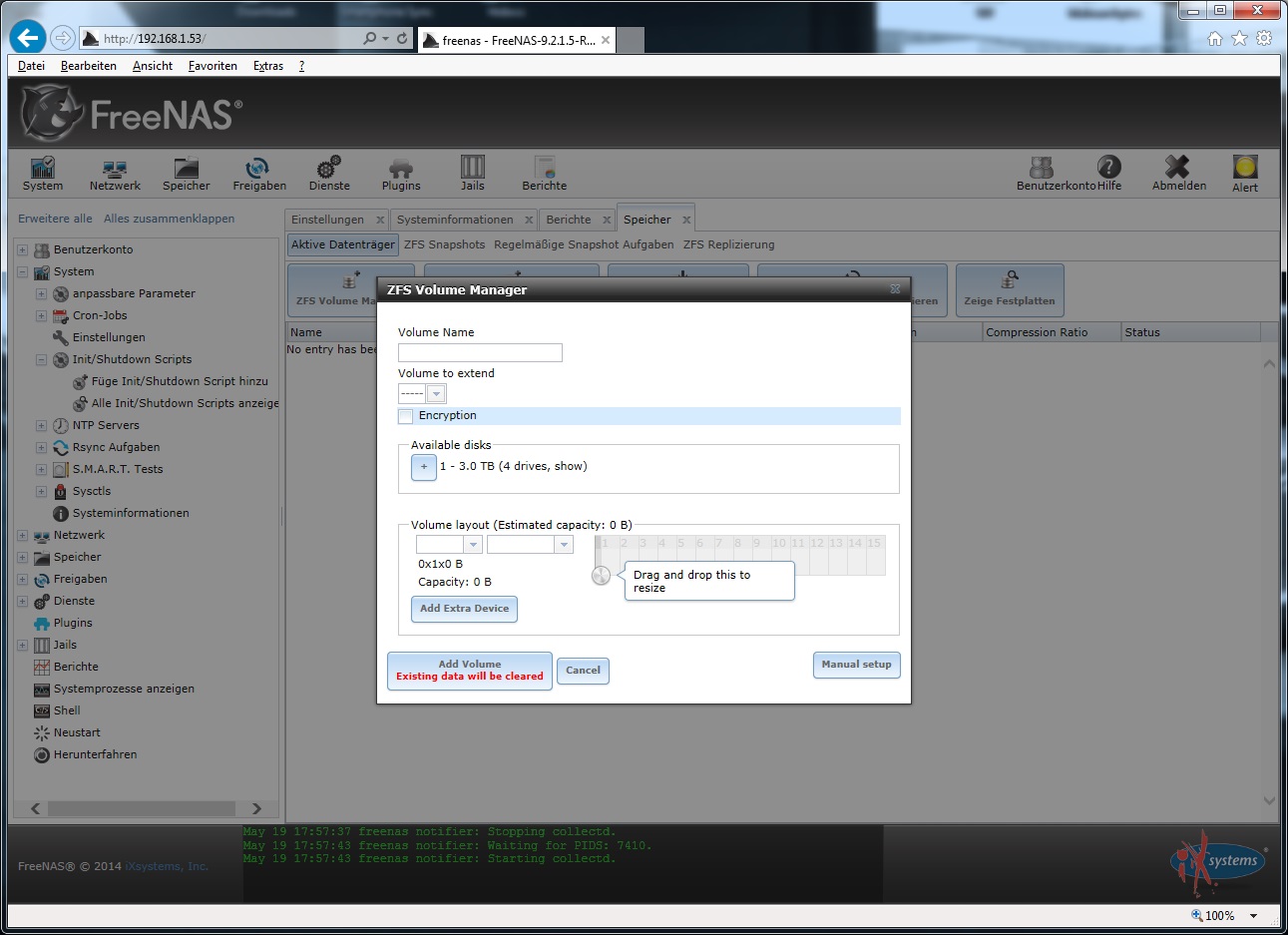

Wir befinden uns in der Speicheransicht von FreeNAS. Hier wählt ihr ZFS Volume Manager und im darauf folgenden Fenster die Option Manual setup aus.

ZFS Volume unter FreeNAS verschlüsseln

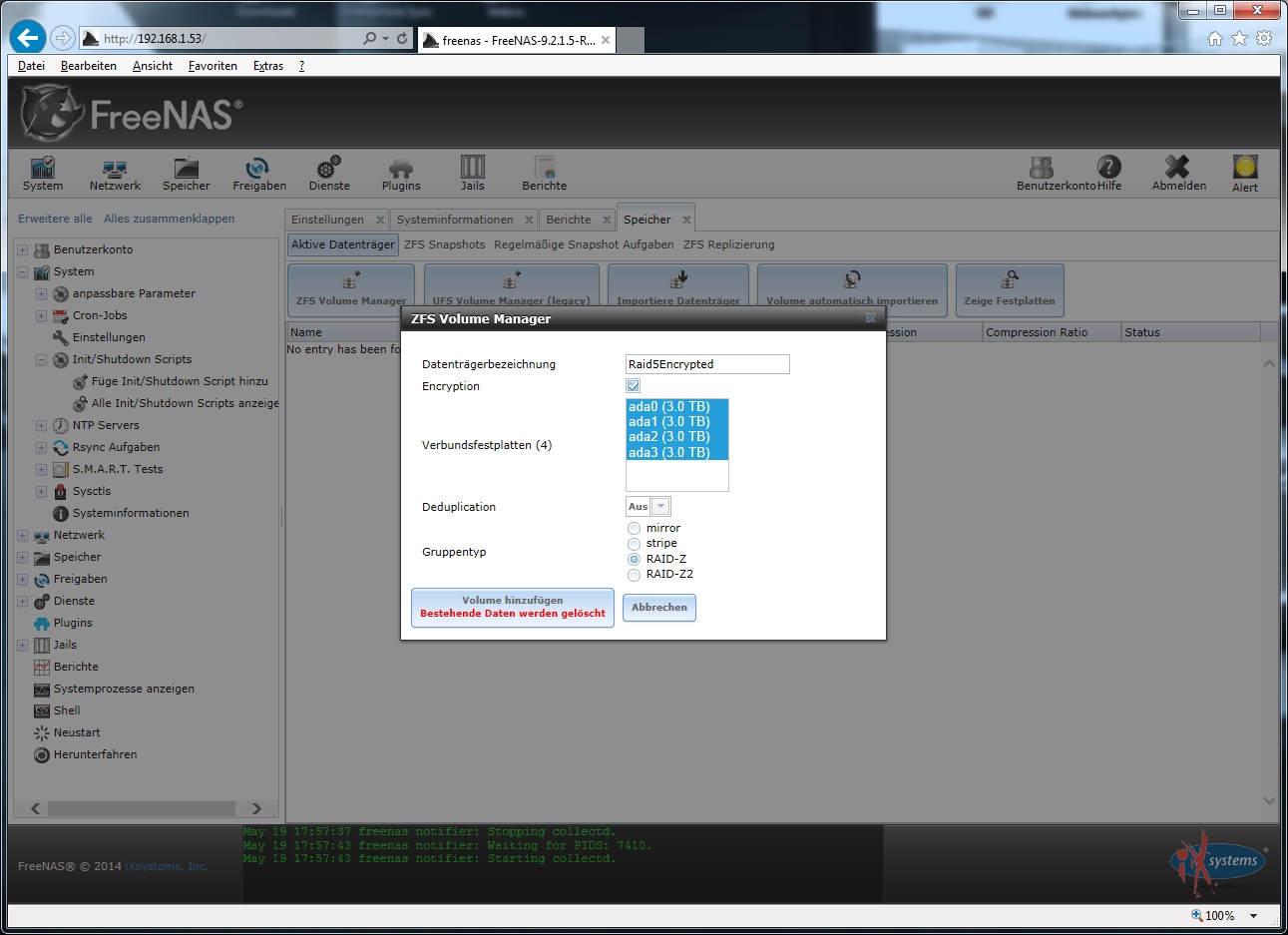

Hier muss nun der Haken bei Encryption gesetzt werden. Zusätzlich müssen alle Festplatten markiert werden, die in den Verbund aufgenommen werden sollen (in meinem Beispiel sind dies ADA0 - ADA3).

ZFS Volume unter FreeNAS verschlüsseln

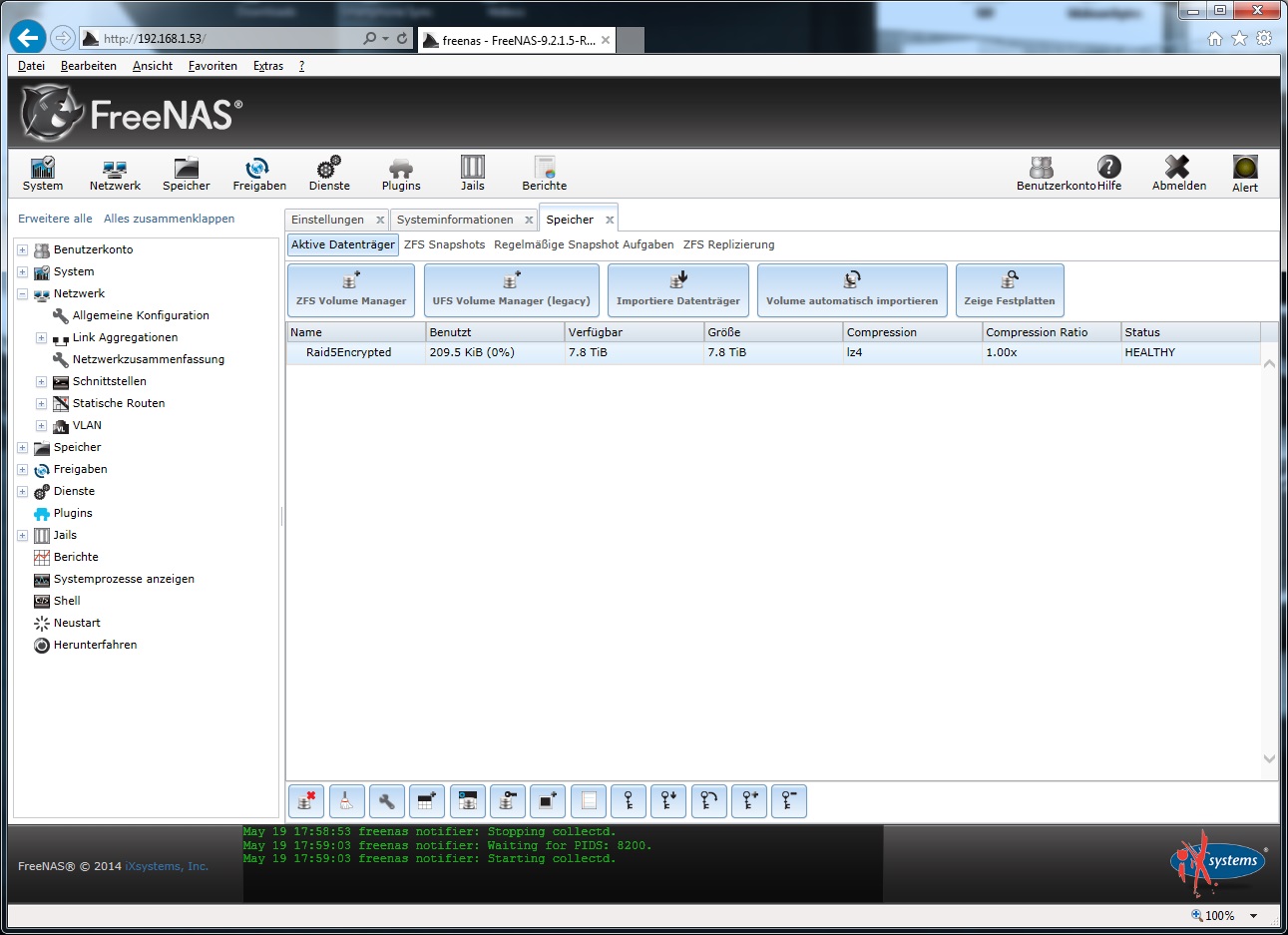

Nach einigen Minuten erscheint der neue ZFS Verbund in der Speicheransicht von FreeNAS. Der ZFS-Raid Verbund ist nun bereits verschlüsselt und kann nur mit dem Master-Key, der sich in eurer FreeNAS Version befindet, entschlüsselt werden.

ZFS Volume unter FreeNAS verschlüsseln

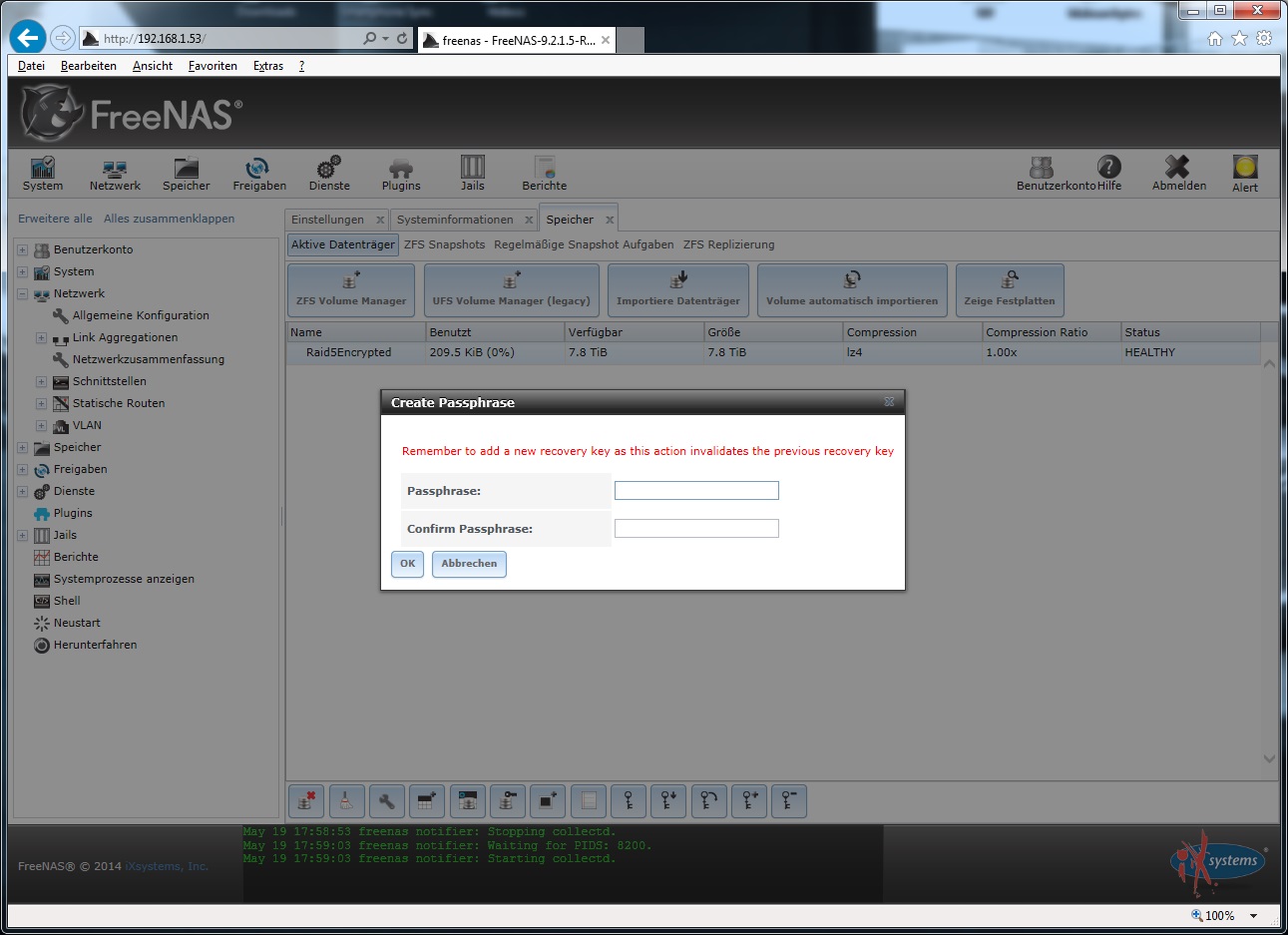

Noch sicherer ist es aber ein zusätzliches Passwort zu vergeben. Dazu wählt ihr eurer ZFS Volume aus und klickt unten auf Create Passphrase. Wählt hier ein starkes Passwort mit mindestens 8 Zeichen aus.

ZFS Volume unter FreeNAS verschlüsseln

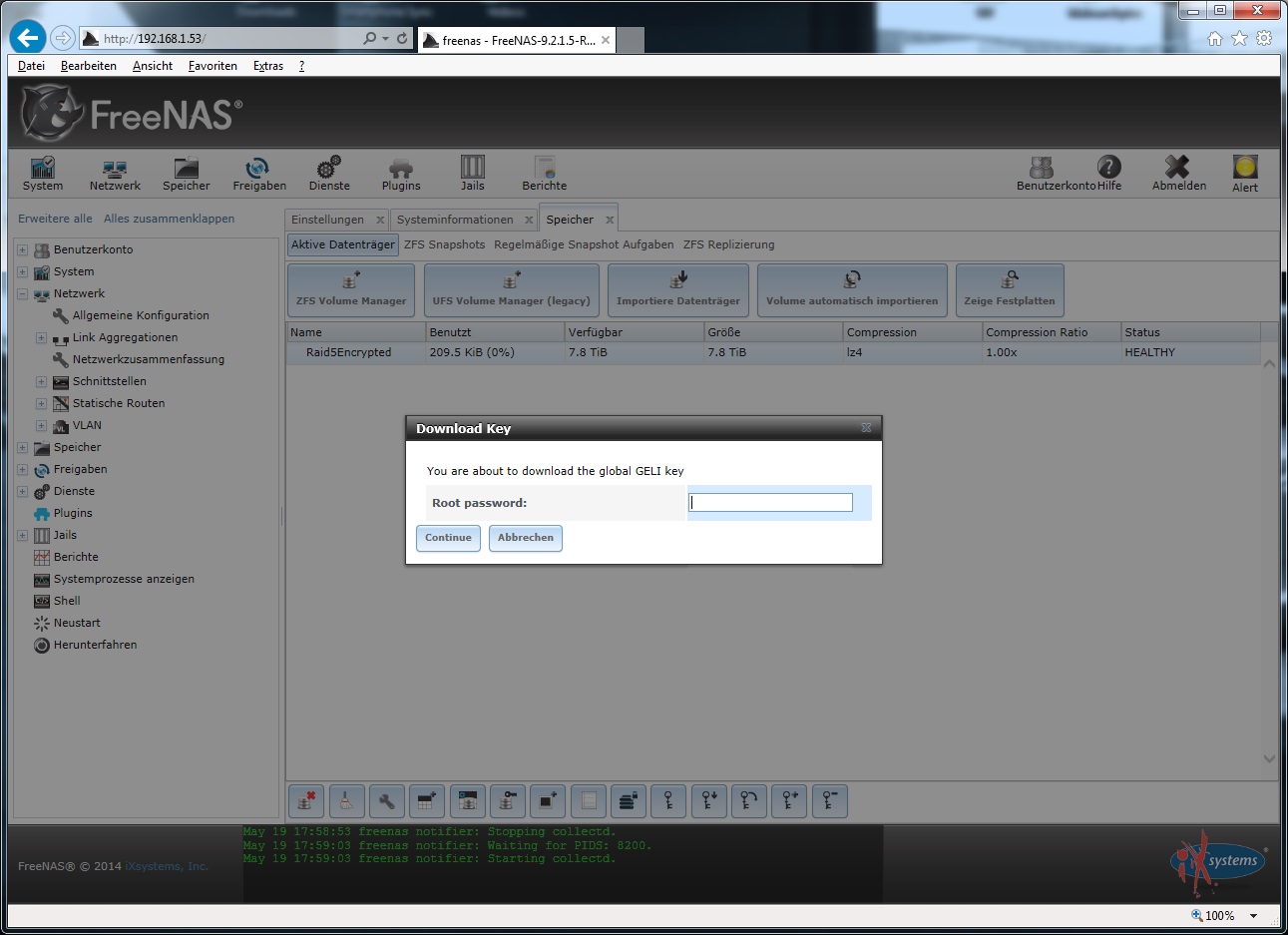

Nun solltet ihr euch den GELI (Recovery) key herunterladen. Diesen benötigt ihr später um euer verschlüsseltes ZFS Volume in ein neues FreeNAS einzubinden, z.B. nach einem Update. Dieser Key ist sehr wichtig - verliert ihn nicht. Das gilt natürlich auch für euer eben vergebenes Passwort.

Der Recovery Key gilt nur für den aktuellen Verbund. Habt ihr mehrere ZFS Volumes, müsst ihr auch mehrer Keys haben!

ZFS Volume unter FreeNAS verschlüsseln

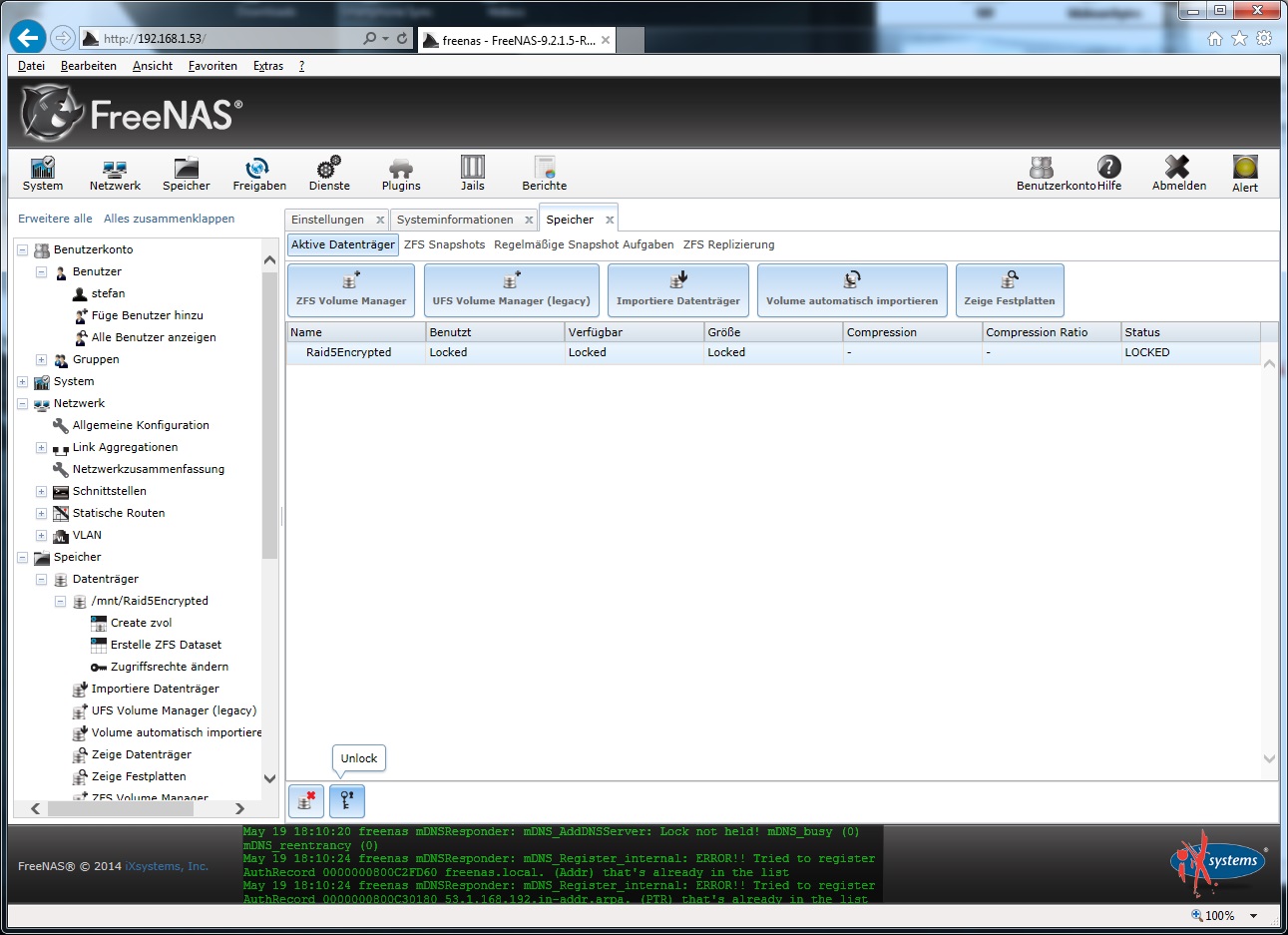

Nach einem Neustart von FreeNAS navigiert ihr nun wieder in die Speicheransicht. Hier seht ihr nun, das euer verschlüsseltes ZFS-Volume zwar sichtbar, aber Locked - also gesichert - ist.

ZFS Volume unter FreeNAS verschlüsseln

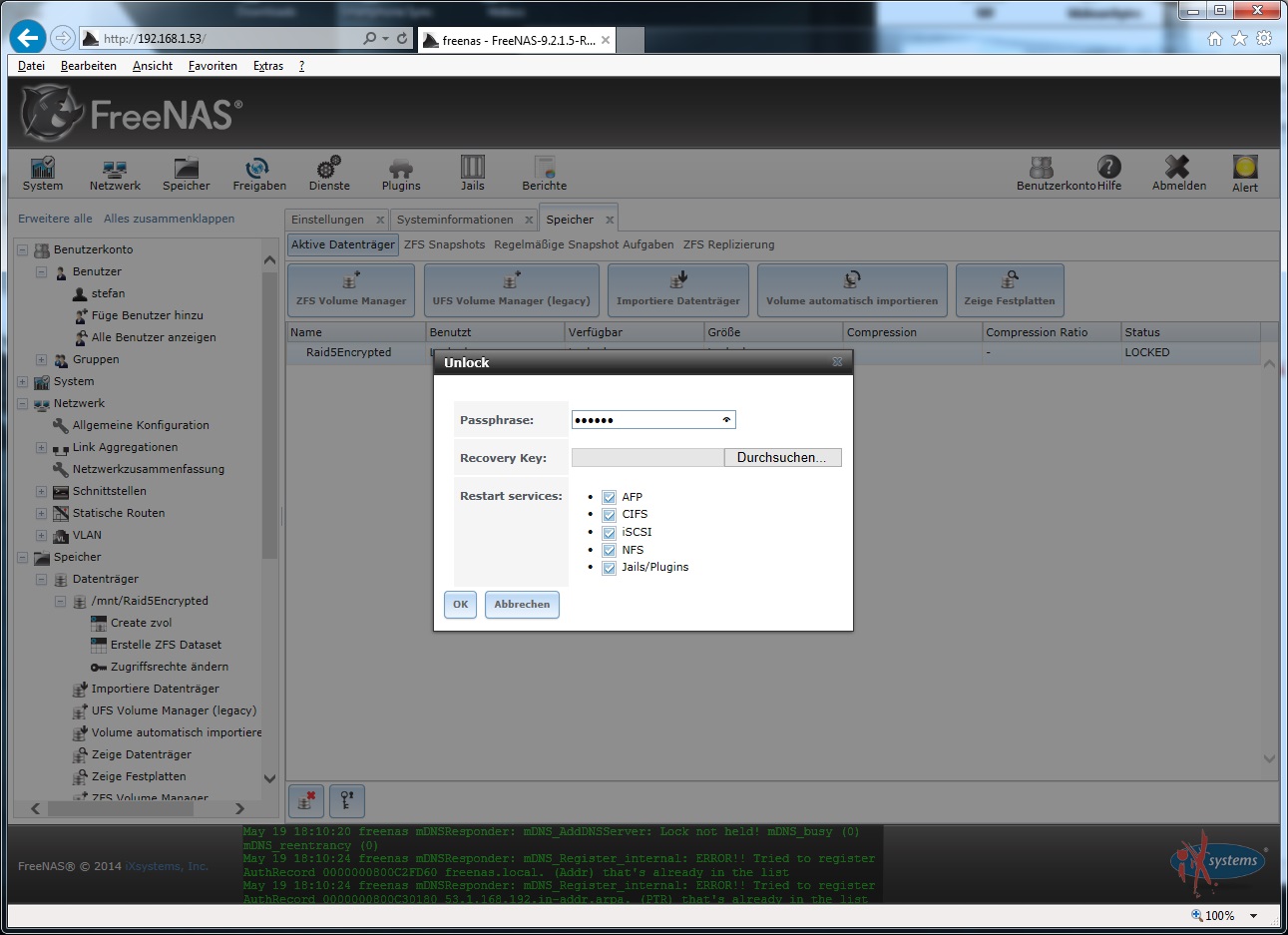

Klickt unten auf die Unlock Schaltfläche um das verschlüsselte ZFS Volume mittels eures Passwortes freizugeben. Nun könnt ihr wie gewohnt auf eure Daten zugreifen.

ZFS Volume unter FreeNAS verschlüsseln

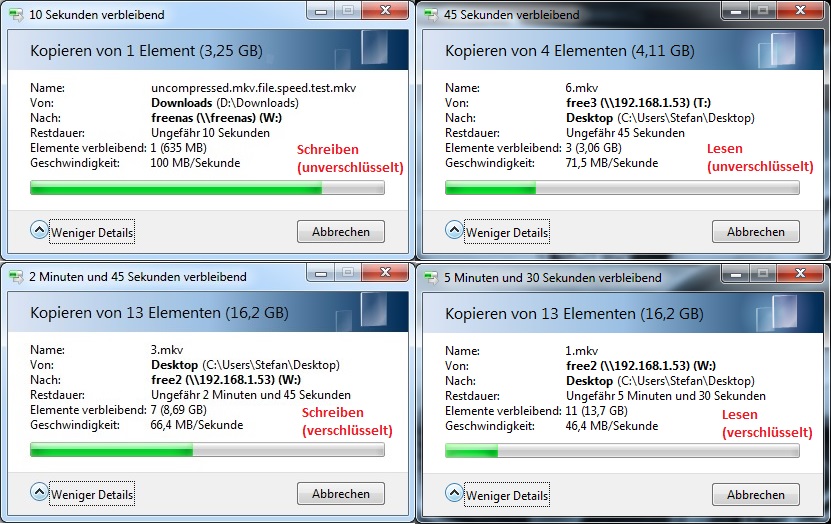

Wie oben bereits erwähnt, muss man beim Einsatz einer AES-Verschlüsselung ggf. Geschwindigkeitsverluste hinnehmen. Hier spielt die verwendete Hardware bzw. die Menge an Arbeitsspeicher eine große Rolle. Im nachfolgenden ein Screenshot von einem Bay Trail (Intel Celeron J1900) System mit 4GB Arbeitsspeicher und einem ZFS Verbund aus 4 Festplatten a 3TB.

ZFS Volume unter FreeNAS verschlüsseln


Ich hoffe ich konnte euch zeigen, wie einfach es ist mittels der FreeNAS eigenen Verschlüsselung Daten zu sichern. Die Verschlüsselung basiert auf AES mit einer Schlüssell#änge von 256bit. AES 256bit konnte - soweit bekannt - im Mai 2015 noch nicht geknackt werden.


9 Kommentare

Von Stefan am 20.08.2015
Technikaffe.de Team

1442 Beiträge
@Solero: Es sind mir keine Einschränkungen beim Resilvern eines verschlüsselten ZFS Volumes bekannt, das der Vorgang durch die Verschlüsselung (je nach Hardware) natürlich länger dauert ist denke ich klar da einfach deutlich mehr Arbeitsaufwand für das System anfällt.

Von Solero am 19.08.2015
Besucher

Danke für den schönen Artikel.
Mich interessieren Unterschiede und mögliche Einschränkungen beim resilvern. Es wird sicherlich deutlich langsamer laufen, aber gibt es sonst etwas dabei zu beachten?

Von Stefan am 05.11.2014
Technikaffe.de Team

1442 Beiträge
@Daniel: Eventuell würde eine VPN Lösung für dich in Frage kommen. Wir nutzen in unserer Firma z.B. OpenVPN

Von Daniel am 05.11.2014
Besucher

Eine Verschlüsselung die Daten vor Datenklau über Internet schützt, gibt es also nicht?
Bzw. nur Präventiv durch Sicherheitsprogramme wie AV-Programme und Firewalls...?

Von Stefan am 05.11.2014
Technikaffe.de Team

1442 Beiträge
@Daniel: Die her beschriebene Verschlüsselung bringt nur etwas wenn jemand z.B. die Festplatte / den Raid klaut - dann kann der Dieb nicht auf deine Daten zugreifen. Du interessierst dich ja sowie ich verstanden habe dafür, die Daten während des Transfers / Streaming zu verschlüsseln. Damit habe ich noch nie gearbeitet - wird denke ich auch recht selten sein.

Von Daniel am 05.11.2014
Besucher

Hallo Stefan,

erstmal gratuliere ich euch zu der sehr gelungenen Seite.

Ich habe da eine Frage zu Festplattenverschlüsselung an sich.
Die laut Wikipedia "...keinen Schutz bietet, wenn der Rechner gebootet und mit einem Netzwerk verbunden ist."(http://de.wikipedia.org/wiki/Festplattenverschl%C3%BCsselung)

Macht es da einen Unterschied ob es sich dabei um einen RAID-Verbund handelt oder nicht? Ist es außerdem ein Unterschied ob sich die Verschlüsselte HDD/RAID in einem Server/NAS oder dem Spielerechner befindet?

Der Hintergrund ist ich möchte meine Daten verschlüsseln, bevor ich sie zum Fernseher/Handy streame, da alles über WLAN/Wifi läuft.

Ich hoffe du kannst mir da weiterhelfen.

MIt freundlichen Grüßen
Daniel

Von Stefan am 21.05.2014
Technikaffe.de Team

1442 Beiträge
@NASPlaner: Ups, das sollte natürlich 2014 heißen.. Den Test mit Windows 7 und Truecrypt reiche ich die Tage noch nach, wie versprochen!

Update: Ich habe den Test heute fertig bekommen. Da ein Windows Test nicht in diesen Artikel passt, habe ich ihn in diesen Artikel (unter Geschwindigkeit) hinzugefügt.

Von NASPlaner am 21.05.2014
Besucher

Eine Kleinigkeit noch, der letzte Satz lautet: "AES 256bit konnte - soweit bekannt - im Mai 2015 noch nicht geknackt werden."
Sind Sie mit der Zeitangabe sicher? Falls ja: wo kaufen Sie Ihre Glaskugeln? ;)

Nebenbei: planen Sie noch -- wie kürzlich erwogen -- Tests mit Win 7 und/oder Linux? Es wäre bestimmt interessant, die Leistungsfähigkeit des Bay-Trail-Systems bei verschlüsselter Datenspeicherung im Fileservereinsatz unter Verwendung dieser Systeme sehen zu können. Mit Ihrem bereits vorhandenen ausführlichen FreeNASTest wäre dann eine Einordnung möglich, welche Einflüsse ZFS und RAID haben.

Von NASPlaner am 20.05.2014
Besucher

Höchst informativer Artikel, vielen Dank für den ergänzenden Test.
